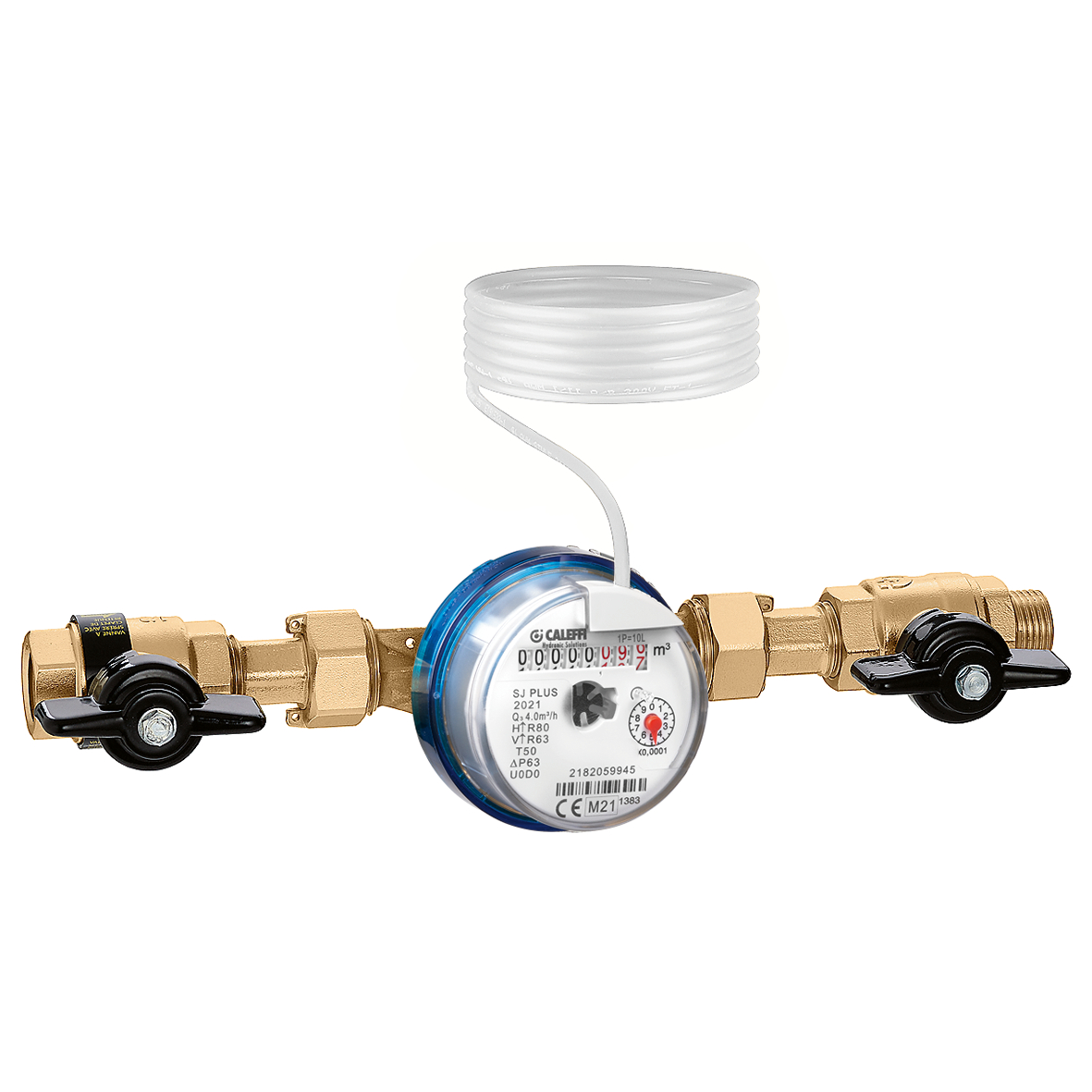

Contador-desconector de agua sanitaria local.
Descripción del producto
Contador-desconector de agua sanitaria local.
2014/32/UE (MI001).
Dotado de:
- válvula de corte de esfera con retención BALLSTOP (entrada);
- medidor volumétrico con salida de impulsos;
- válvula de corte de esfera (salida);
- soportes de fijación.
Datos técnicos
Presión Nominal:
PN 16
Fluido de utilización:
agua sanitaria
Peso del pulso:
10 l/imp.
Certificaciones
Descargar
pdf
Planos y especificaciones
| Código de artículo | Conexión de ENTRADA | Conexión de SALIDA | Nota |
|---|---|---|---|
| 794140 | G 1/2" (ISO 228-1) F |
G 1/2" A (ISO 228-1) M |
AFS |
|
Rango de temperatura del fluido
0–50 °C
|
Caudal permanente (circuito ACS) (Q3)
2,5 m³/h
|
||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Contador-desconector de agua sanitaria local. 2014/32/UE (MI001). Dotado de:
- válvula de corte de esfera con retención BALLSTOP (entrada);
- medidor volumétrico con salida de impulsos;
- válvula de corte de esfera (salida);
- soportes de fijación. Conexión de ENTRADA: G 1/2" (ISO 228-1) F. Conexión de SALIDA: G 1/2" A (ISO 228-1) M. Rango de temperatura del fluido: 0–50 °C. Presión Nominal: PN 16. Fluido de utilización: agua sanitaria. Caudal permanente (circuito ACS) (Q3): 2,5 m³/h. Peso del pulso: 10 l/imp..
SCIP code
906c1bb0-fc2a-4cba-ad1a-500c1d60c87a
|
|||
| 794141 | G 1/2" (ISO 228-1) F |
G 1/2" A (ISO 228-1) M |
ACS |
|
Rango de temperatura del fluido
30–90 °C
|
Caudal permanente (circuito ACS) (Q3)
2,5 m³/h
|
||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Contador-desconector de agua sanitaria local. 2014/32/UE (MI001). Dotado de:
- válvula de corte de esfera con retención BALLSTOP (entrada);
- medidor volumétrico con salida de impulsos;
- válvula de corte de esfera (salida);
- soportes de fijación. Conexión de ENTRADA: G 1/2" (ISO 228-1) F. Conexión de SALIDA: G 1/2" A (ISO 228-1) M. Rango de temperatura del fluido: 30–90 °C. Presión Nominal: PN 16. Fluido de utilización: agua sanitaria. Caudal permanente (circuito ACS) (Q3): 2,5 m³/h. Peso del pulso: 10 l/imp..
SCIP code
3cca919f-db4b-4d12-8a7c-a8e2c3f596fe
|
|||
| 794150 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
AFS |
|
Rango de temperatura del fluido
0–50 °C
|
Caudal permanente (circuito ACS) (Q3)
4,0 m³/h
|
||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Contador-desconector de agua sanitaria local. 2014/32/UE (MI001). Dotado de:
- válvula de corte de esfera con retención BALLSTOP (entrada);
- medidor volumétrico con salida de impulsos;
- válvula de corte de esfera (salida);
- soportes de fijación. Conexión de ENTRADA: G 3/4" (ISO 228-1) F. Conexión de SALIDA: G 3/4" A (ISO 228-1) M. Rango de temperatura del fluido: 0–50 °C. Presión Nominal: PN 16. Fluido de utilización: agua sanitaria. Caudal permanente (circuito ACS) (Q3): 4,0 m³/h. Peso del pulso: 10 l/imp..
SCIP code
452728fe-a7c9-48be-bac7-7069810452f0
|
|||
| 794151 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
ACS |
|
Rango de temperatura del fluido
30–90 °C
|
Caudal permanente (circuito ACS) (Q3)
4,0 m³/h
|
||
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
Texto de licitación
Contador-desconector de agua sanitaria local. 2014/32/UE (MI001). Dotado de:
- válvula de corte de esfera con retención BALLSTOP (entrada);
- medidor volumétrico con salida de impulsos;
- válvula de corte de esfera (salida);
- soportes de fijación. Conexión de ENTRADA: G 3/4" (ISO 228-1) F. Conexión de SALIDA: G 3/4" A (ISO 228-1) M. Rango de temperatura del fluido: 30–90 °C. Presión Nominal: PN 16. Fluido de utilización: agua sanitaria. Caudal permanente (circuito ACS) (Q3): 4,0 m³/h. Peso del pulso: 10 l/imp..
SCIP code
c4d90371-cae0-4382-8f4e-d1eb416b5ec5
|
|||
