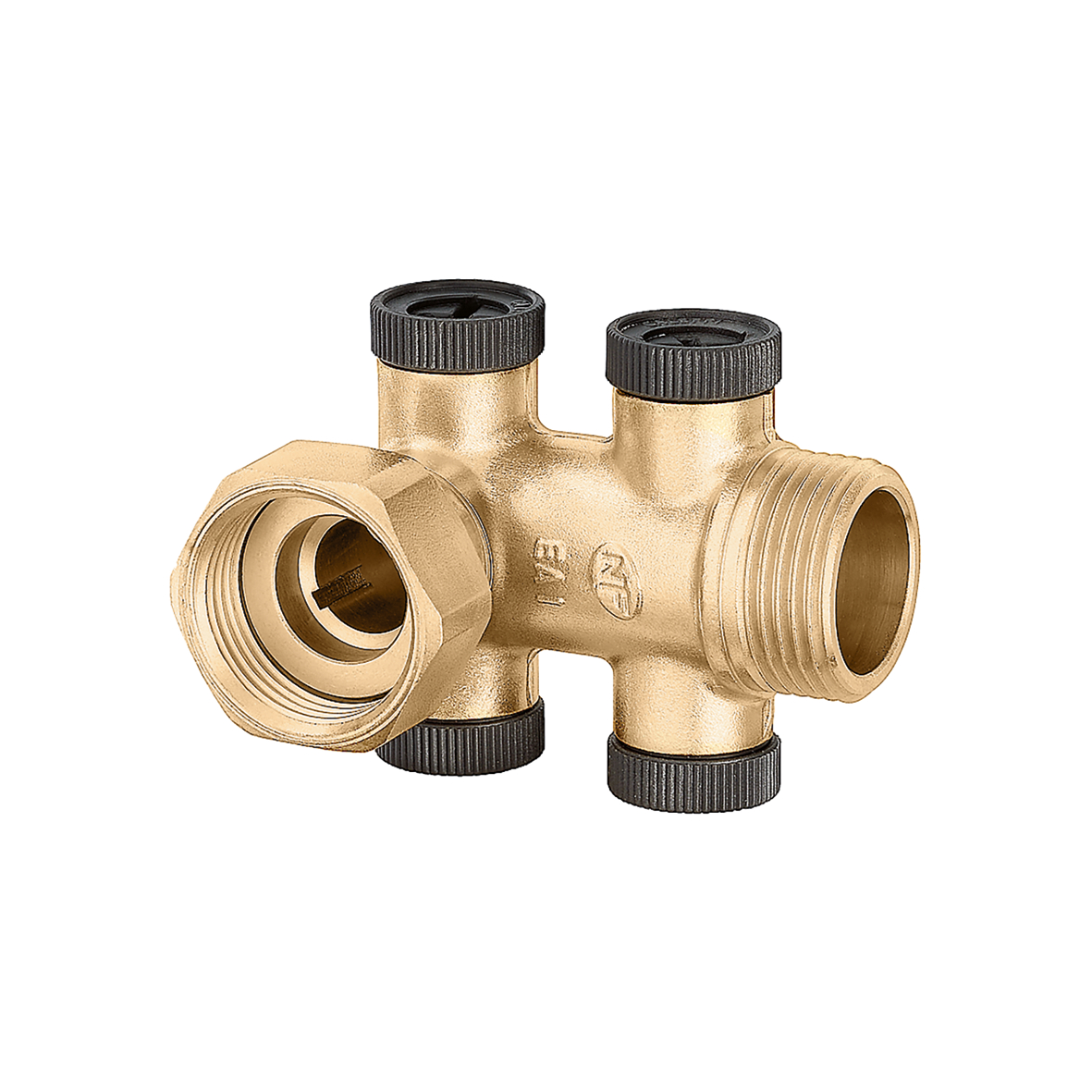

Rückflussverhinderer Winkelform. Typ EA. Kontrollierbar
Produktbeschreibung
Rückflussverhinderer Winkelform. Typ EA. Kontrollierbar
Typ EA.
Kontrollierbar.
Zertifiziert nach EN 13959.
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Mittlerer Temperaturbereich:
5–65 °C
Material:
messing
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | IN Verbindung | OUT-Anschluss | DN |
|---|---|---|---|
| 304644 | G 3/4" (ISO 228-1) IG gefangene Mutter |
G 3/4" A (ISO 228-1) AG |
DN 15 (Rückschlagventil) |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Winkelform. Typ EA. Kontrollierbar
Typ EA.
Kontrollierbar. Zertifiziert nach EN 13959. IN Verbindung: G 3/4" (ISO 228-1) IG, gefangene Mutter, Flacher Sitz. OUT-Anschluss: G 3/4" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 5–65 °C. DN: DN 15 (Rückschlagventil). Material: messing.
SCIP code
f03ee8a0-f48d-43d4-add3-6f811fa78250
|
|||
| 304654 | G 1" (ISO 228-1) IG gefangene Mutter |
G 1" A (ISO 228-1) AG |
DN 20 (Rückschlagventil) |
|
2D-Zeichnungen
dxf
Diese Datei freigeben
Diese Datei herunterladen
dwg
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Rückflussverhinderer Winkelform. Typ EA. Kontrollierbar
Typ EA.
Kontrollierbar. Zertifiziert nach EN 13959. IN Verbindung: G 1" (ISO 228-1) IG, gefangene Mutter. OUT-Anschluss: G 1" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 5–65 °C. DN: DN 20 (Rückschlagventil). Material: messing.
SCIP code
0f87c2d6-b18d-4345-8332-685345ce8f5a
|
|||
