Serie 167

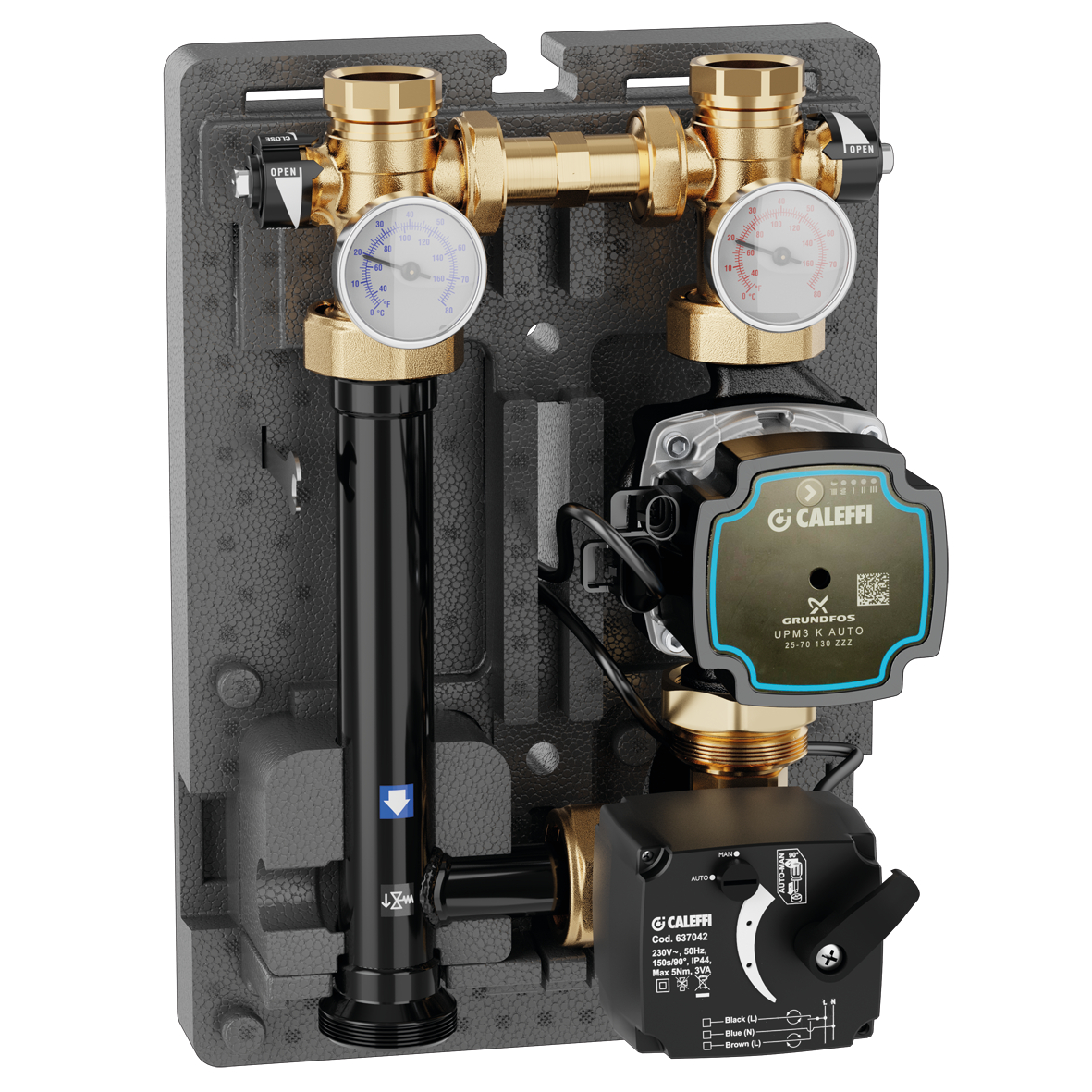

Elektronisch geregelte Pumpengruppe für Heizungsanlagen, DN 25.

Gehe zu
Hohe Auflösung herunterladen

Produktbeschreibung

Elektronisch geregelte Pumpengruppe für Heizungsanlagen, DN 25.
Einstellung mit 3-Wegezonenventil.
Mit Isolierung.

Technische Daten

Maximaler Arbeitsdruck: 10 bar
Mittlerer Temperaturbereich: 5–100 °C
Hauptmittenabstand: 125 mm
Durchfluss bei verfügbarer Förderhöhe 4 m.c.a.: 1,4 m³/h
Art der Pumpe: UPM3S Auto L 25-60
Drehung: 90° Drehung

Note

Kombinierbar mit Reglern Art.Nr. 161010 und Serie 1520.

Zertifizierungen

CE

Zeichnungen und Spezifikationen

Artikelnummer Systemseitiger Anschluss Kesselseitiger Anschluss Stromversorgung
Betriebszeit
150 s
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Elektronisch geregelte Pumpengruppe für Heizungsanlagen, DN 25. Mit Isolierung. Einstellung mit 3-Wegezonenventil. Systemseitiger Anschluss: G 1" (ISO 228-1) IG. Kesselseitiger Anschluss: G 1 1/2" A (ISO 228-1) AG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Stromversorgung: 230V AC. Hauptmittenabstand: 125 mm. Durchfluss bei verfügbarer Förderhöhe 4 m.c.a.: 1,4 m³/h. Art der Pumpe: UPM3S Auto L 25-60. Betriebszeit: 150 s (90° Drehung).
