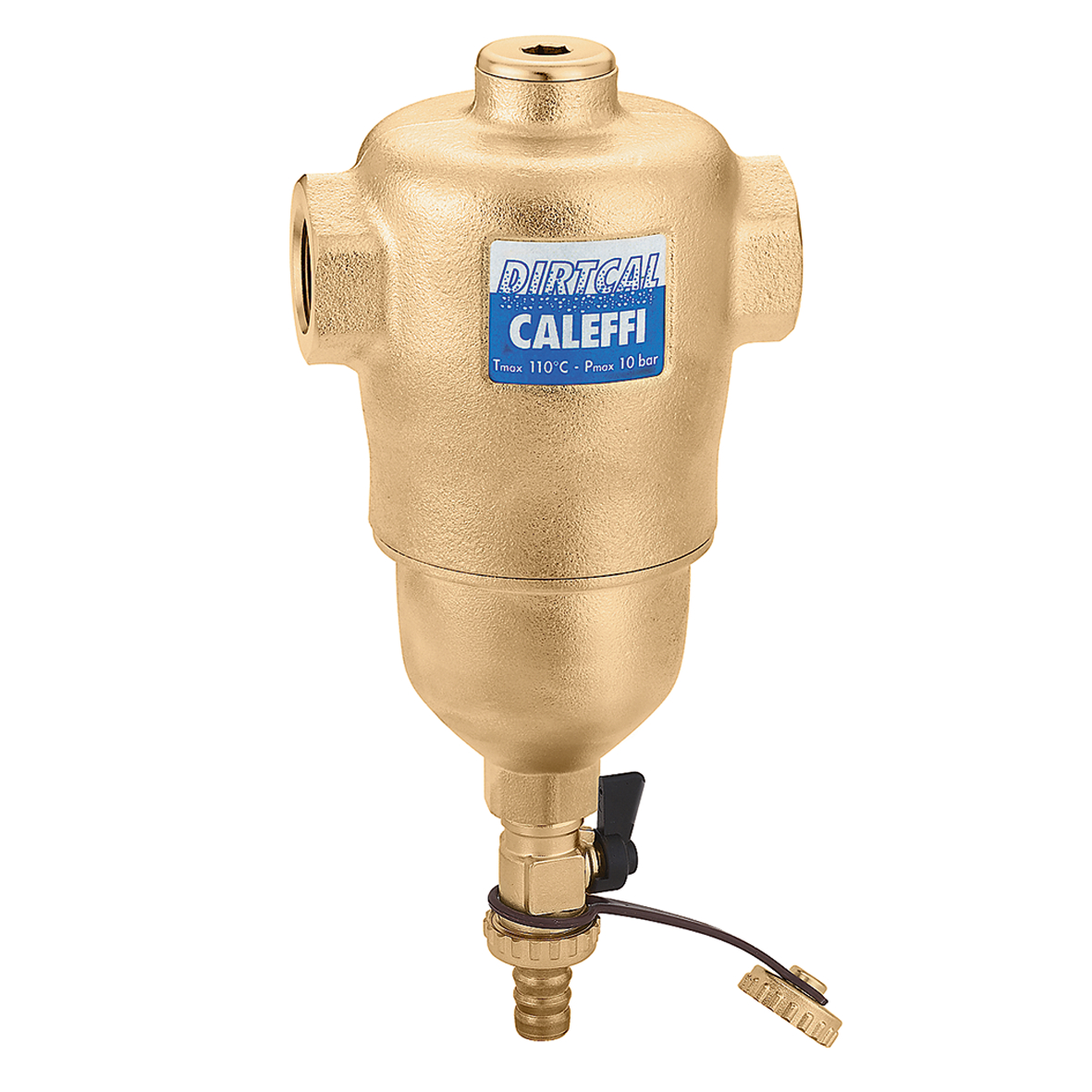

DIRTCAL®, Schlammabscheider.
Produktbeschreibung
Schlammabscheider.
Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm.
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Mittlerer Temperaturbereich:
0–110 °C
Material:
messing
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | Verbindung | ||
|---|---|---|---|
| 546205 | G 3/4" (ISO 228-1) IG |
||
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
stp
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Schlammabscheider. Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm. Verbindung: G 3/4" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Material: messing.
SCIP code
9948700c-09b8-4188-80f5-4128c88c9ed6
|
|||
| 546206 | G 1" (ISO 228-1) IG |
||
|
3D-Modelle
Ausschreibungstext
Schlammabscheider. Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm. Verbindung: G 1" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Material: messing.
SCIP code
ae1428e9-07f6-468d-b549-a4bf56a7ba7e
|
|||
| 546207 | G 1 1/4" (ISO 228-1) IG |
||
|
3D-Modelle
Ausschreibungstext
Schlammabscheider. Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm. Verbindung: G 1 1/4" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Material: messing.
SCIP code
a07858bf-a5e8-4904-af15-3e76f703246b
|
|||
| 546208 | G 1 1/2" (ISO 228-1) IG |
||
|
3D-Modelle
Ausschreibungstext
Schlammabscheider. Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm. Verbindung: G 1 1/2" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Material: messing.
SCIP code
9c0b1897-3d6a-435c-a815-b506a3452b24
|
|||
| 546209 | G 2" (ISO 228-1) IG |
||
|
3D-Modelle
Ausschreibungstext
Schlammabscheider. Oberer Anschluss mit Kappe.
Entleerungshahn mit Schlauchanschluss.
Partikel-Abscheideleistung bis 5 µm. Verbindung: G 2" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–110 °C. Material: messing.
SCIP code
a21c634d-4efc-4993-8f0d-6712f9ebda9d
|
|||
