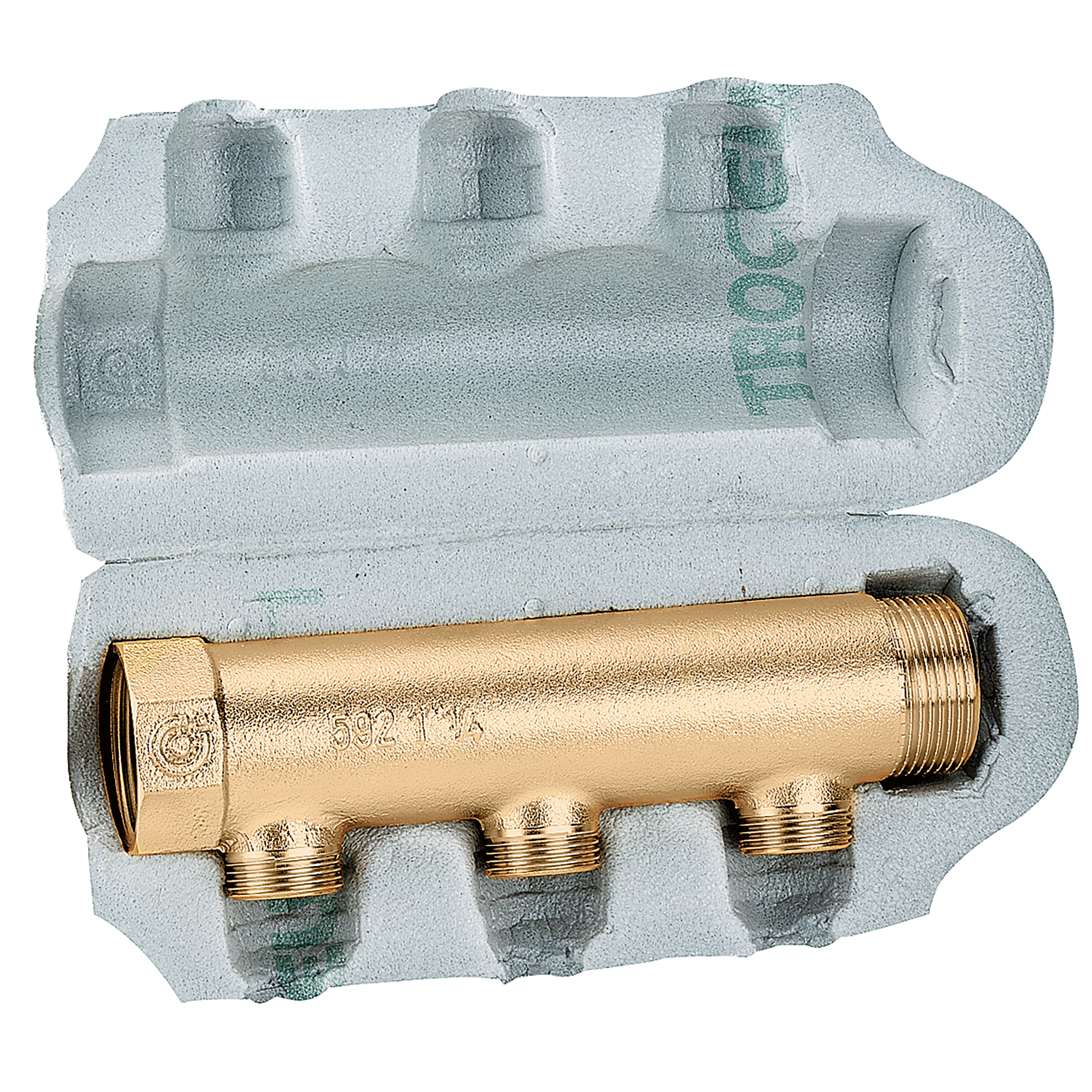

Coletor simples, componível.
Descrição do Produto
Coletor simples, componível.
Para instalações de climatização.
Com isolamento.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura do fluido:
-40–95 °C
Entre-eixo derivações:
60 mm
Transferir
pdf
Desenhos e especificações
| Código artigo | Ligação 1 | Ligação 2 | Ligação derivação |
|---|---|---|---|
| 650622 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 derivações |
|
Modelos 3D
Texto de proposta
Coletor simples, componível. Com isolamento.
Para instalações de climatização. Ligação 1: G 1" (ISO 228-1) F. Ligação 2: G 1" A (ISO 228-1) M. Ligação derivação: G 3/4" A (ISO 228-1) M, 2 derivações, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -40–95 °C. Entre-eixo derivações: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 650632 | G 1" (ISO 228-1) F |
G 1" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 derivações |
|
Modelos 3D
Texto de proposta
Coletor simples, componível. Com isolamento.
Para instalações de climatização. Ligação 1: G 1" (ISO 228-1) F. Ligação 2: G 1" A (ISO 228-1) M. Ligação derivação: G 3/4" A (ISO 228-1) M, 3 derivações, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -40–95 °C. Entre-eixo derivações: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 650722 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 derivações |
|
Modelos 3D
Texto de proposta
Coletor simples, componível. Com isolamento.
Para instalações de climatização. Ligação 1: G 1 1/4" (ISO 228-1) F. Ligação 2: G 1 1/4" A (ISO 228-1) M. Ligação derivação: G 3/4" A (ISO 228-1) M, 2 derivações, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -40–95 °C. Entre-eixo derivações: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 650732 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 derivações |
|
Desenhos 2D
dwg
Partilhar este ficheiro
Transferir este ficheiro
dxf
Partilhar este ficheiro
Transferir este ficheiro
Modelos 3D
igs
Partilhar este ficheiro
Transferir este ficheiro
stp
Partilhar este ficheiro
Transferir este ficheiro
Texto de proposta
Coletor simples, componível. Com isolamento.
Para instalações de climatização. Ligação 1: G 1 1/4" (ISO 228-1) F. Ligação 2: G 1 1/4" A (ISO 228-1) M. Ligação derivação: G 3/4" A (ISO 228-1) M, 3 derivações, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -40–95 °C. Entre-eixo derivações: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 650742 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 derivações |
|
Modelos 3D
Texto de proposta
Coletor simples, componível. Com isolamento.
Para instalações de climatização. Ligação 1: G 1 1/4" (ISO 228-1) F. Ligação 2: G 1 1/4" A (ISO 228-1) M. Ligação derivação: G 3/4" A (ISO 228-1) M, 4 derivações, Ligação para adaptadores Caleffi. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: -40–95 °C. Entre-eixo derivações: 60 mm.
SCIP code
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
