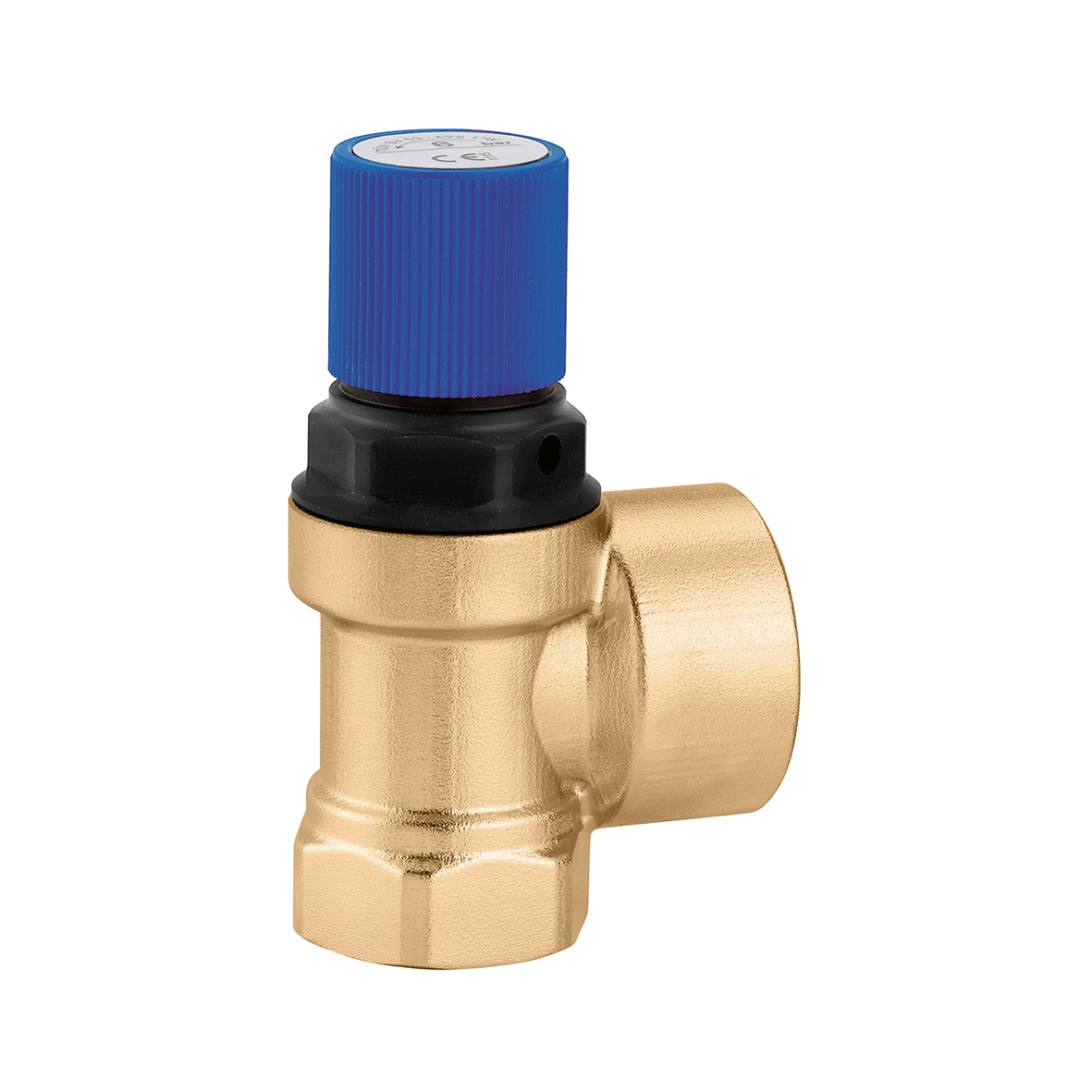

Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima.
Opis proizvoda
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima.
Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %.
Tehnički podatci
Raspon temperature medija:
5–95 °C
Medij:
potrošna voda
Certifikati
pdf
Nacrti i specifikacije
| Broj dijela | Priključak | Priključak | Namještanje |
|---|---|---|---|
| 531640 | Rp 1" (EN 10226-1) F ulaz |
Rp 1 1/4" (EN 10226-1) F krajnji izlaz |
4 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/4" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 4 bar. Medij: potrošna voda.
SCIP code
4d02dc9c-d1e7-4052-8d76-4409cb21af5c
|
|||
| 531660 | Rp 1" (EN 10226-1) F ulaz |
Rp 1 1/4" (EN 10226-1) F krajnji izlaz |
6 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/4" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 6 bar. Medij: potrošna voda.
SCIP code
9792a4e7-623a-4ae8-b909-33e5e9af6246
|
|||
| 531680 | Rp 1" (EN 10226-1) F ulaz |
Rp 1 1/4" (EN 10226-1) F krajnji izlaz |
8 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/4" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 8 bar. Medij: potrošna voda.
SCIP code
2aa8690e-8b38-4729-b2b7-b3c18b99587f
|
|||
| 531610 | Rp 1" (EN 10226-1) F ulaz |
Rp 1 1/4" (EN 10226-1) F krajnji izlaz |
10 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/4" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 10 bar. Medij: potrošna voda.
SCIP code
f43cc837-5fa8-4948-af94-5bca38e4c432
|
|||
| 531740 | Rp 1 1/4" (EN 10226-1) F ulaz |
Rp 1 1/2" (EN 10226-1) F krajnji izlaz |
4 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1 1/4" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/2" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 4 bar. Medij: potrošna voda.
SCIP code
10380d30-0268-4396-82cc-8af5a42fbef0
|
|||
| 531760 | Rp 1 1/4" (EN 10226-1) F ulaz |
Rp 1 1/2" (EN 10226-1) F krajnji izlaz |
6 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1 1/4" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/2" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 6 bar. Medij: potrošna voda.
SCIP code
1f9a9483-daf2-4b16-b7c6-74c7919bd29b
|
|||
| 531780 | Rp 1 1/4" (EN 10226-1) F ulaz |
Rp 1 1/2" (EN 10226-1) F krajnji izlaz |
8 bar |
|
2D nacrti
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1 1/4" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/2" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 8 bar. Medij: potrošna voda.
SCIP code
20f101f8-45f7-47e7-be8d-ed336535eb31
|
|||
| 531710 | Rp 1 1/4" (EN 10226-1) F ulaz |
Rp 1 1/2" (EN 10226-1) F krajnji izlaz |
10 bar |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Sigurnosni ventili za sustave za pripremu tople vode u kućanstvima. Otvaranje pri pnom: 20 %.
Zatvaranje pri pnom: 20 %. Priključak: Rp 1 1/4" (EN 10226-1) F, ulaz. Priključak: Rp 1 1/2" (EN 10226-1) F, krajnji izlaz. Raspon temperature medija: 5–95 °C. Namještanje: 10 bar. Medij: potrošna voda.
SCIP code
4357942d-4b04-421a-8b65-eed9b0e96cc9
|
|||
