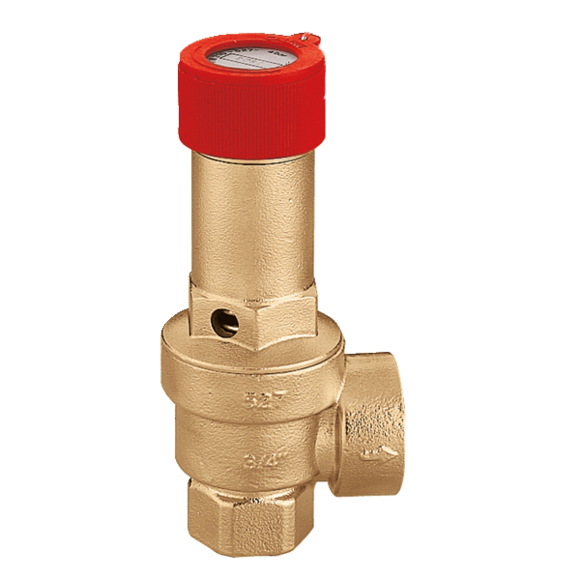

EST , Soupape de sécurité.
Produit : Description
Soupape de sécurité.
Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %.
Données techniques
Plage de température du fluide:
5–110 °C
PN (Pression nominale):
PN 10
Certifications
Télécharger
pdf
Dessins et spécifications
| Code article | Raccord | Raccord | Réglages |
|---|---|---|---|
| 527420 EST | G 1/2" (ISO 228-1) F entrée |
G 3/4" (ISO 228-1) F sortie |
2 bar |
|
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1/2" (ISO 228-1) F, entrée. Raccord: G 3/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 2 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527470 EST | G 1/2" (ISO 228-1) F entrée |
G 3/4" (ISO 228-1) F sortie |
7 bar |
|
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1/2" (ISO 228-1) F, entrée. Raccord: G 3/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 7 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527480 EST | G 1/2" (ISO 228-1) F entrée |
G 3/4" (ISO 228-1) F sortie |
8 bar |
|
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1/2" (ISO 228-1) F, entrée. Raccord: G 3/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 8 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527515 EST | G 3/4" (ISO 228-1) F entrée |
G 1" (ISO 228-1) F sortie |
1,5 bar |
|
Dessins 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 3/4" (ISO 228-1) F, entrée. Raccord: G 1" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 1,5 bar. PN (Pression nominale): PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
| 527520 EST | G 3/4" (ISO 228-1) F entrée |
G 1" (ISO 228-1) F sortie |
2 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 3/4" (ISO 228-1) F, entrée. Raccord: G 1" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 2 bar. PN (Pression nominale): PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
| 527570 EST | G 3/4" (ISO 228-1) F entrée |
G 1" (ISO 228-1) F sortie |
7 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 3/4" (ISO 228-1) F, entrée. Raccord: G 1" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 7 bar. PN (Pression nominale): PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
| 527580 EST | G 3/4" (ISO 228-1) F entrée |
G 1" (ISO 228-1) F sortie |
8 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 3/4" (ISO 228-1) F, entrée. Raccord: G 1" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 8 bar. PN (Pression nominale): PN 10.
SCIP code
e81828bb-d209-4e6c-a374-cfac03656b11
|
|||
| 527600 EST | G 1" (ISO 228-1) F entrée |
G 1 1/4" (ISO 228-1) F sortie |
10 bar |
|
Modèles 3D
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1" (ISO 228-1) F, entrée. Raccord: G 1 1/4" (ISO 228-1) F, sortie. Réglages: 10 bar.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527615 EST | G 1" (ISO 228-1) F entrée |
G 1 1/4" (ISO 228-1) F sortie |
1,5 bar |
|
Dessins 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1" (ISO 228-1) F, entrée. Raccord: G 1 1/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 1,5 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527620 EST | G 1" (ISO 228-1) F entrée |
G 1 1/4" (ISO 228-1) F sortie |
2 bar |
|
Dessins 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1" (ISO 228-1) F, entrée. Raccord: G 1 1/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 2 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527670 EST | G 1" (ISO 228-1) F entrée |
G 1 1/4" (ISO 228-1) F sortie |
7 bar |
|
Dessins 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1" (ISO 228-1) F, entrée. Raccord: G 1 1/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 7 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527680 EST | G 1" (ISO 228-1) F entrée |
G 1 1/4" (ISO 228-1) F sortie |
8 bar |
|
Dessins 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
stp
Partager ce fichier
Télécharger ce fichier
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1" (ISO 228-1) F, entrée. Raccord: G 1 1/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 8 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527715 EST | G 1 1/4" (ISO 228-1) F entrée |
G 1 1/2" (ISO 228-1) F sortie |
1,5 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1 1/4" (ISO 228-1) F, entrée. Raccord: G 1 1/2" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 1,5 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527720 EST | G 1 1/4" (ISO 228-1) F entrée |
G 1 1/2" (ISO 228-1) F sortie |
2 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1 1/4" (ISO 228-1) F, entrée. Raccord: G 1 1/2" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 2 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527770 EST | G 1 1/4" (ISO 228-1) F entrée |
G 1 1/2" (ISO 228-1) F sortie |
7 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1 1/4" (ISO 228-1) F, entrée. Raccord: G 1 1/2" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 7 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527780 EST | G 1 1/4" (ISO 228-1) F entrée |
G 1 1/2" (ISO 228-1) F sortie |
8 bar |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1 1/4" (ISO 228-1) F, entrée. Raccord: G 1 1/2" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 8 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
| 527415 EST | G 1/2" (ISO 228-1) F entrée |
G 3/4" (ISO 228-1) F sortie |
1,5 bar |
|
Modèles 3D
Texte de présentation
Soupape de sécurité. Tarages spéciaux.
Tarages : 1 - 1,5 - 2 - 7 - 8 bar.
Surpression d’ouverture : 10 %.
Écart de fermeture : 20 %. Raccord: G 1/2" (ISO 228-1) F, entrée. Raccord: G 3/4" (ISO 228-1) F, sortie. Plage de température du fluide: 5–110 °C. Réglages: 1,5 bar. PN (Pression nominale): PN 10.
SCIP code
14b95af2-da55-4edc-8928-7dc5e25560b2
|
|||
