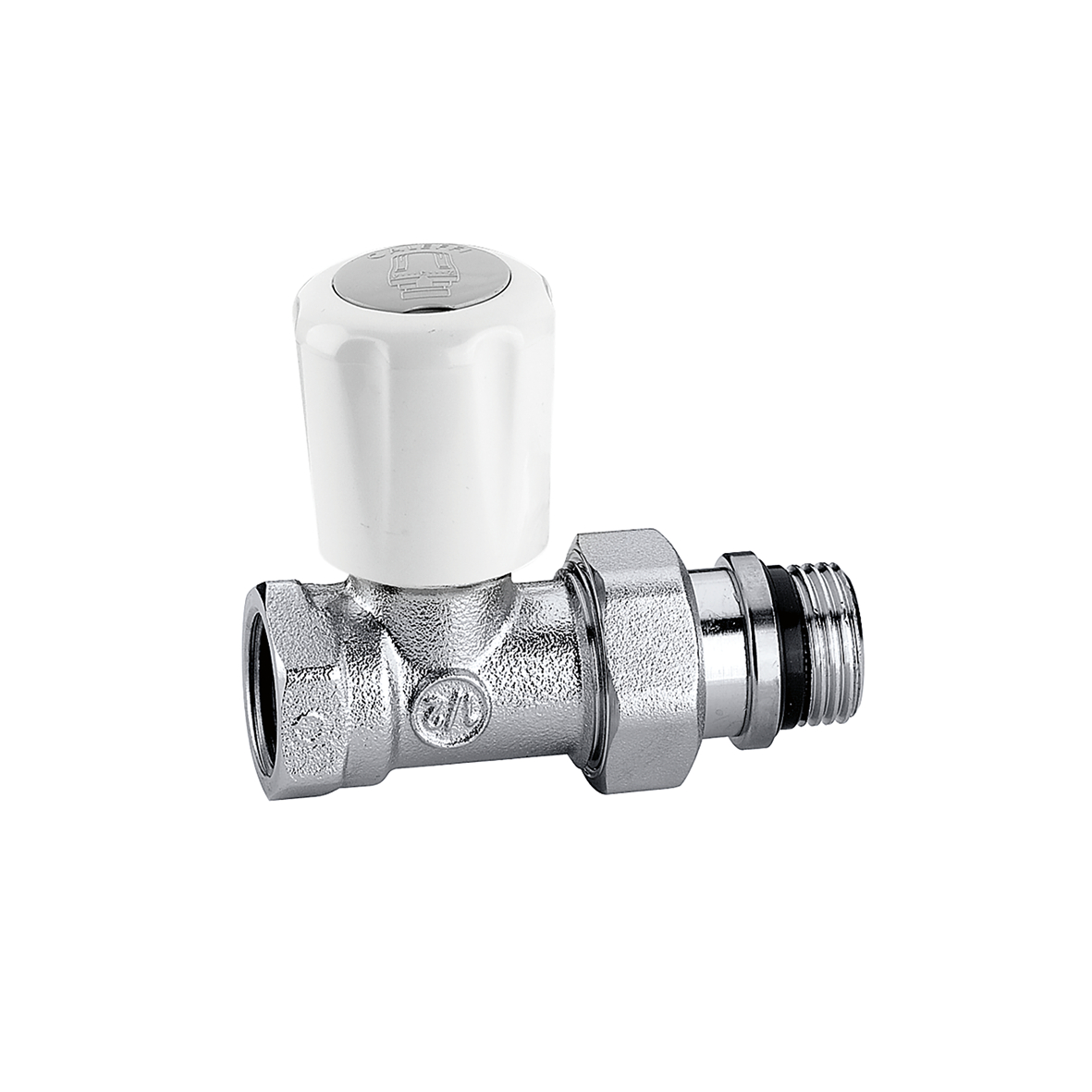

Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Produit : Description
Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Pour tube fer.
Données techniques
Pression maximum d'exercice:
10 bar
Plage de température du fluide:
5–100 °C
Finition:
chromée
Matériel:
laiton
pdf
Dessins et spécifications
| Code article | Raccord tuyauterie | Raccord radiateur | Note |
|---|---|---|---|
| 402302 | G 3/8" (ISO 228-1) F entrée, raccordement droit |
G 3/8" A (ISO 228-1) M sortie, raccordement droit |
- |
|
Kv
1,35 m³/h
|
|||
|
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Pour tube fer. Raccord tuyauterie: G 3/8" (ISO 228-1) F, entrée, raccordement droit. Raccord radiateur: G 3/8" A (ISO 228-1) M, sortie, raccordement droit. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromée. Kv: 1,35 m³/h. Matériel: laiton.
SCIP code
5753fa4d-791d-4c9f-a42f-a2a40e34c096
|
|||
| 402402 | G 1/2" (ISO 228-1) F entrée, raccordement droit |
G 1/2" A (ISO 228-1) M sortie, raccordement droit |
- |
|
Kv
1,79 m³/h
|
|||
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Pour tube fer. Raccord tuyauterie: G 1/2" (ISO 228-1) F, entrée, raccordement droit. Raccord radiateur: G 1/2" A (ISO 228-1) M, sortie, raccordement droit. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromée. Kv: 1,79 m³/h. Matériel: laiton.
SCIP code
6c109b35-aefe-418a-83a9-783720be0143
|
|||
| 402500 | G 3/4" (ISO 228-1) F entrée, raccordement droit |
G 3/4" A (ISO 228-1) M sortie, raccordement droit |
Sans joint caoutchouc |
|
Kv
2,58 m³/h
|
|||
|
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Pour tube fer. Raccord tuyauterie: G 3/4" (ISO 228-1) F, entrée, raccordement droit. Raccord radiateur: G 3/4" A (ISO 228-1) M, sortie, raccordement droit. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromée. Kv: 2,58 m³/h. Matériel: laiton.
SCIP code
c9585b79-c616-47cb-99c8-e236de292ea7
|
|||
| 402603 | G 1" (ISO 228-1) F entrée, raccordement droit |
G 1" A (ISO 228-1) M sortie, raccordement droit |
Sans joint caoutchouc |
|
Kv
4,43 m³/h
|
|||
|
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques et électrothermiques. Version droite.
Pour tube fer. Raccord tuyauterie: G 1" (ISO 228-1) F, entrée, raccordement droit. Raccord radiateur: G 1" A (ISO 228-1) M, sortie, raccordement droit. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromée. Kv: 4,43 m³/h. Matériel: laiton.
SCIP code
329f2e6a-9845-419e-93ee-9aae9576c129
|
|||
