Séries 520

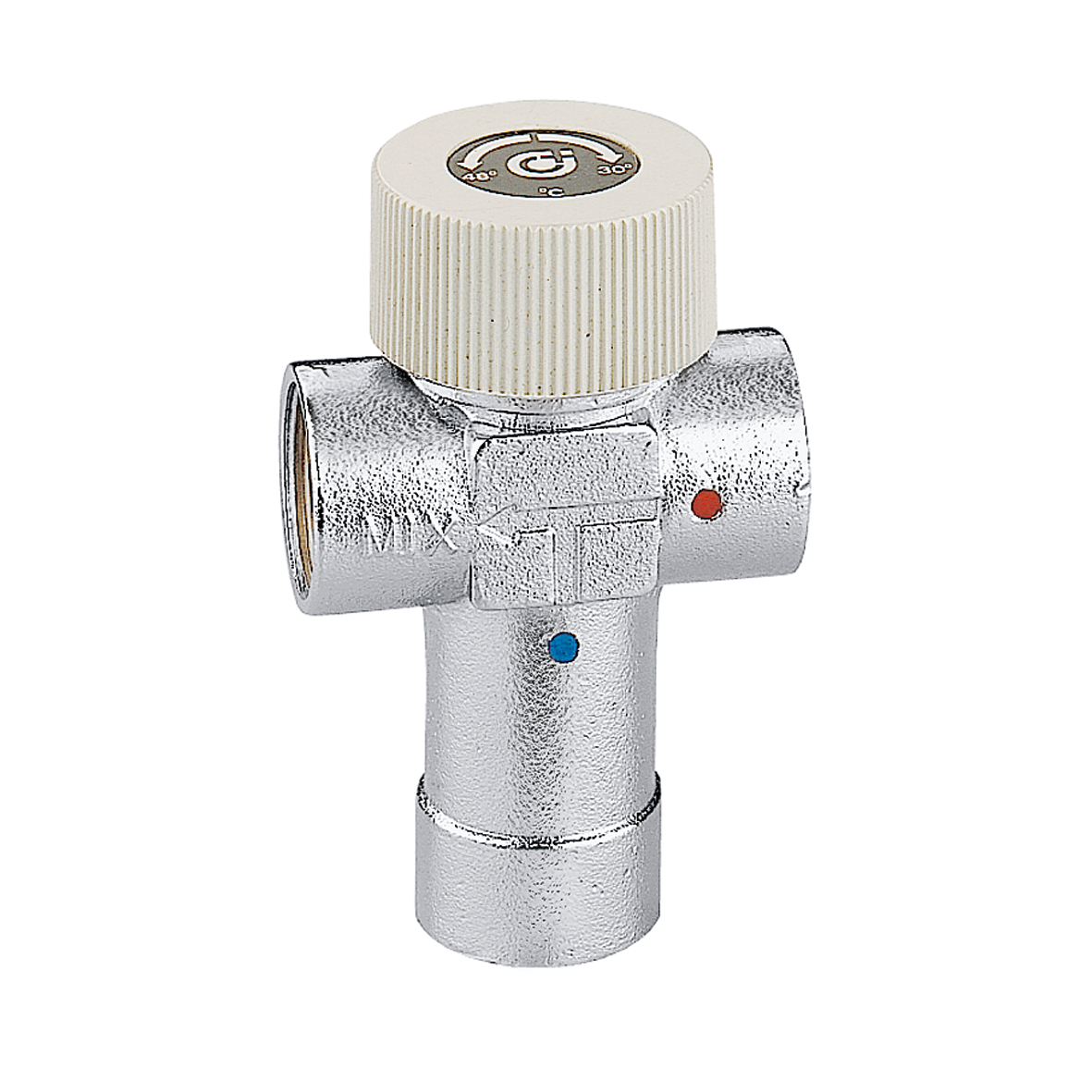

Mitigeur thermostatique. Réglable.

Télécharger en haute résolution

Produit : Description

Mitigeur thermostatique. Réglable.

Données techniques

Pression maximum d'exercice: 10 bar

Plage de température du fluide: 2–90 °C

Finition: chromée

Matériel: laiton

Certifications

Télécharger

Dessins et spécifications

Code article	Raccord	Plage de réglage de la température	Kv
520430	G 1/2" (ISO 228-1) F	30–48 °C	1,30 m³/h
Dessins 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520430%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520430%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520430%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520430%20%28stp%29.stp bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 1/2" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 30–48 °C. Finition: chromée. Kv: 1,30 m³/h. Matériel: laiton.
520440	G 1/2" (ISO 228-1) F	40–60 °C	1,30 m³/h
Dessins 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520440%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520440%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520440%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520440%20%28stp%29.stp bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 1/2" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 40–60 °C. Finition: chromée. Kv: 1,30 m³/h. Matériel: laiton.
520530	G 3/4" (ISO 228-1) F	30–48 °C	1,80 m³/h
Dessins 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520530%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520530%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520530%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520530%20%28stp%29.stp bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 3/4" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 30–48 °C. Finition: chromée. Kv: 1,80 m³/h. Matériel: laiton.
520540	G 3/4" (ISO 228-1) F	40–60 °C	1,80 m³/h
Dessins 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520540%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520540%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520540%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/520540%20%28stp%29.stp bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 3/4" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 40–60 °C. Finition: chromée. Kv: 1,80 m³/h. Matériel: laiton.
520630	G 1" (ISO 228-1) F	30–48 °C	2,75 m³/h
Modèles 3D bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 1" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 30–48 °C. Finition: chromée. Kv: 2,75 m³/h. Matériel: laiton.
520640	G 1" (ISO 228-1) F	40–60 °C	2,75 m³/h
Modèles 3D bim Texte de présentation Mitigeur thermostatique. Réglable. raccord: G 1" (ISO 228-1) F. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 2–90 °C. Plage de réglage de la température: 40–60 °C. Finition: chromée. Kv: 2,75 m³/h. Matériel: laiton.
