Série 5334

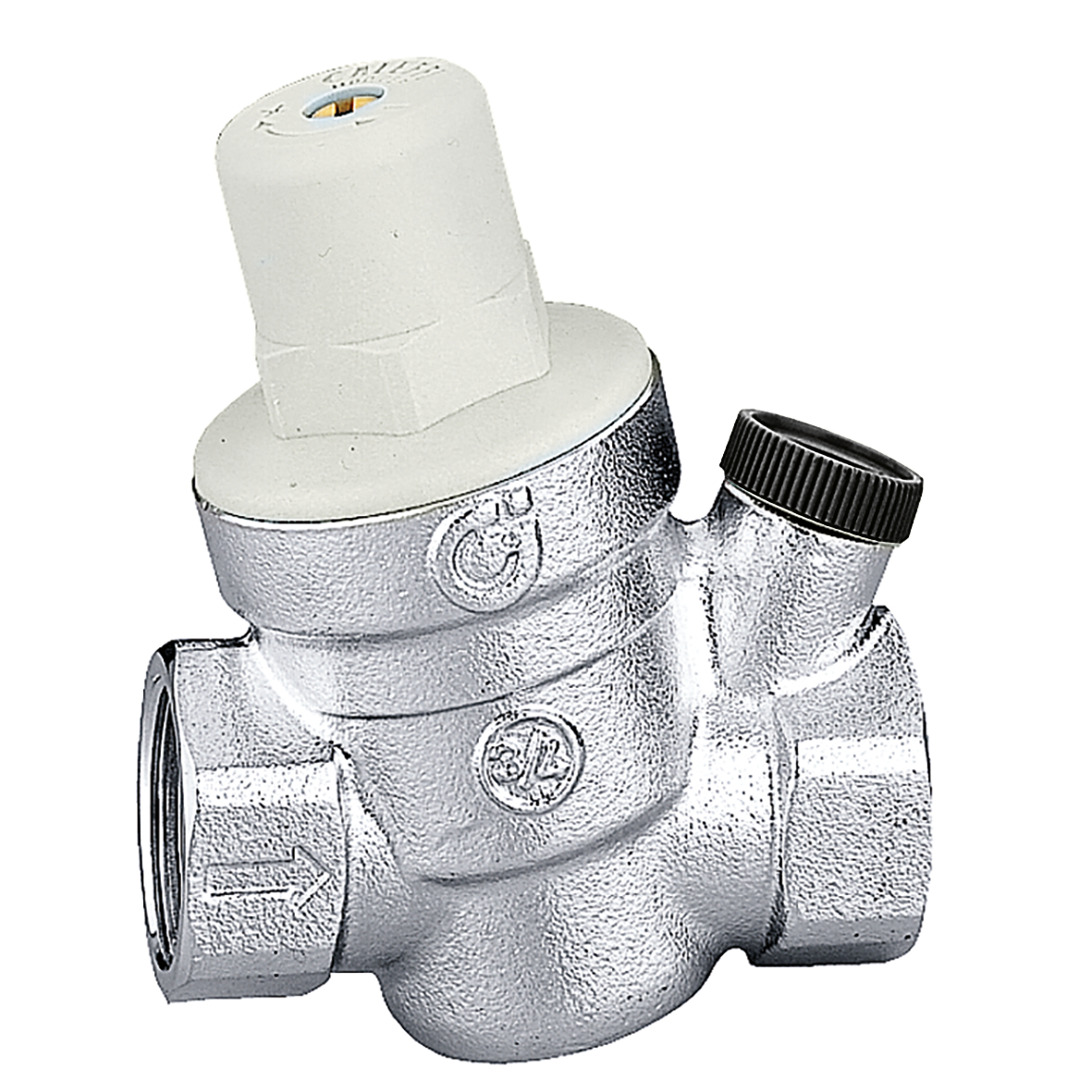

Réducteur de pression incliné, avec raccord manomètre.

Télécharger en haute résolution

Description du produit

Réducteur de pression incliné, avec raccord manomètre.
Cartouche et filtre extractibles.

Caractéristiques techniques

Pression amont maximum: 16 bar

Plage de température du fluide: 2–40 °C

Plage de réglage de la pression: 1–6 bar

Finition: chromée

Matériel: laiton

Certifications

Télécharger

Schémas et spécifications

Code article	Raccord
533441	G 1/2" (ISO 228-1) F
Plans 2D dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533441%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533441%20%28dxf%29.dxf pdf Télécharger ce fichier Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533441%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533441%20%28stp%29.stp bim Texte d’appel d’offres Réducteur de pression incliné, avec raccord manomètre. Cartouche et filtre extractibles. Raccord: G 1/2" (ISO 228-1) F. Pression amont maximum: 16 bar. Plage de température du fluide: 2–40 °C. Plage de réglage de la pression: 1–6 bar. Finition: chromée. Matériel: laiton. SCIP code 496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
533451	G 3/4" (ISO 228-1) F
Plans 2D pdf Télécharger ce fichier dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533451%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533451%20%28dxf%29.dxf Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533451%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533451%20%28stp%29.stp stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533451%20%28STP%29.stp bim Texte d’appel d’offres Réducteur de pression incliné, avec raccord manomètre. Cartouche et filtre extractibles. Raccord: G 3/4" (ISO 228-1) F. Pression amont maximum: 16 bar. Plage de température du fluide: 2–40 °C. Plage de réglage de la pression: 1–6 bar. Finition: chromée. Matériel: laiton. SCIP code 496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
533461	G 1" (ISO 228-1) F
Plans 2D pdf Télécharger ce fichier dwg Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533461%20%28dwg%29.dwg dxf Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533461%20%28dxf%29.dxf Modèles 3D igs Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533461%20%28igs%29.igs stp Partager ce fichier Télécharger ce fichier Partager Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/533461%20%28stp%29.stp bim Texte d’appel d’offres Réducteur de pression incliné, avec raccord manomètre. Cartouche et filtre extractibles. Raccord: G 1" (ISO 228-1) F. Pression amont maximum: 16 bar. Plage de température du fluide: 2–40 °C. Plage de réglage de la pression: 1–6 bar. Finition: chromée. Matériel: laiton. SCIP code 496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
