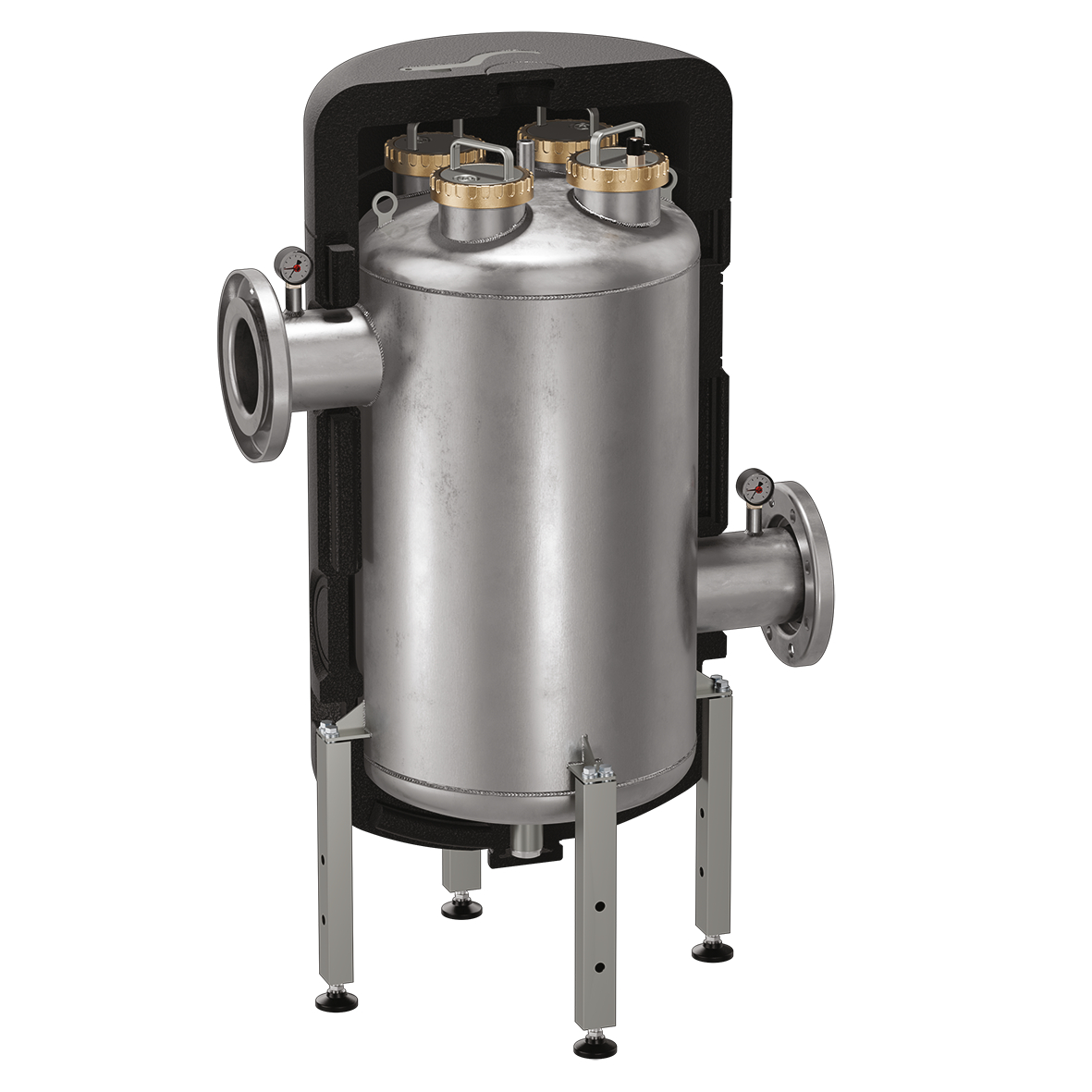

CALEFFI XL, Filtro magnético de acero inoxidable.
Descripción del producto
Filtro magnético de acero inoxidable.
Elementos filtrantes de acero inoxidable extraíbles e inspeccionables individualmente.
Patas de soporte de acero inoxidable AISI 304.
Acoplamiento con contrabrida EN 1092-1.
Con aislamiento.
PATENT PENDING
Datos técnicos
Material:
acero inoxidable
Luz de paso del filtro ⌀:
0,1 mm
Fluido de utilización:
agua, soluciones de glicol
Porcentaje máximo de glicol:
50 %
Rango de temperatura del fluido:
0–90 °C
Presión máxima de trabajo:
10 bar
pdf
Planos y especificaciones
| Código de artículo | Conexión | Kv | Actions |
|---|---|---|---|
| 579085 | DN 80 (EN 1092-1) PN 16 |
140 m³/h | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
|
|||
| 579105 | DN 100 (EN 1092-1) PN 16 |
190 m³/h | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
|
|||
| 579125 | DN 125 (EN 1092-1) PN 16 |
300 m³/h | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
|
|||
| 579155 | DN 150 (EN 1092-1) PN 16 |
340 m³/h | |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
|
|||
