Serie 662

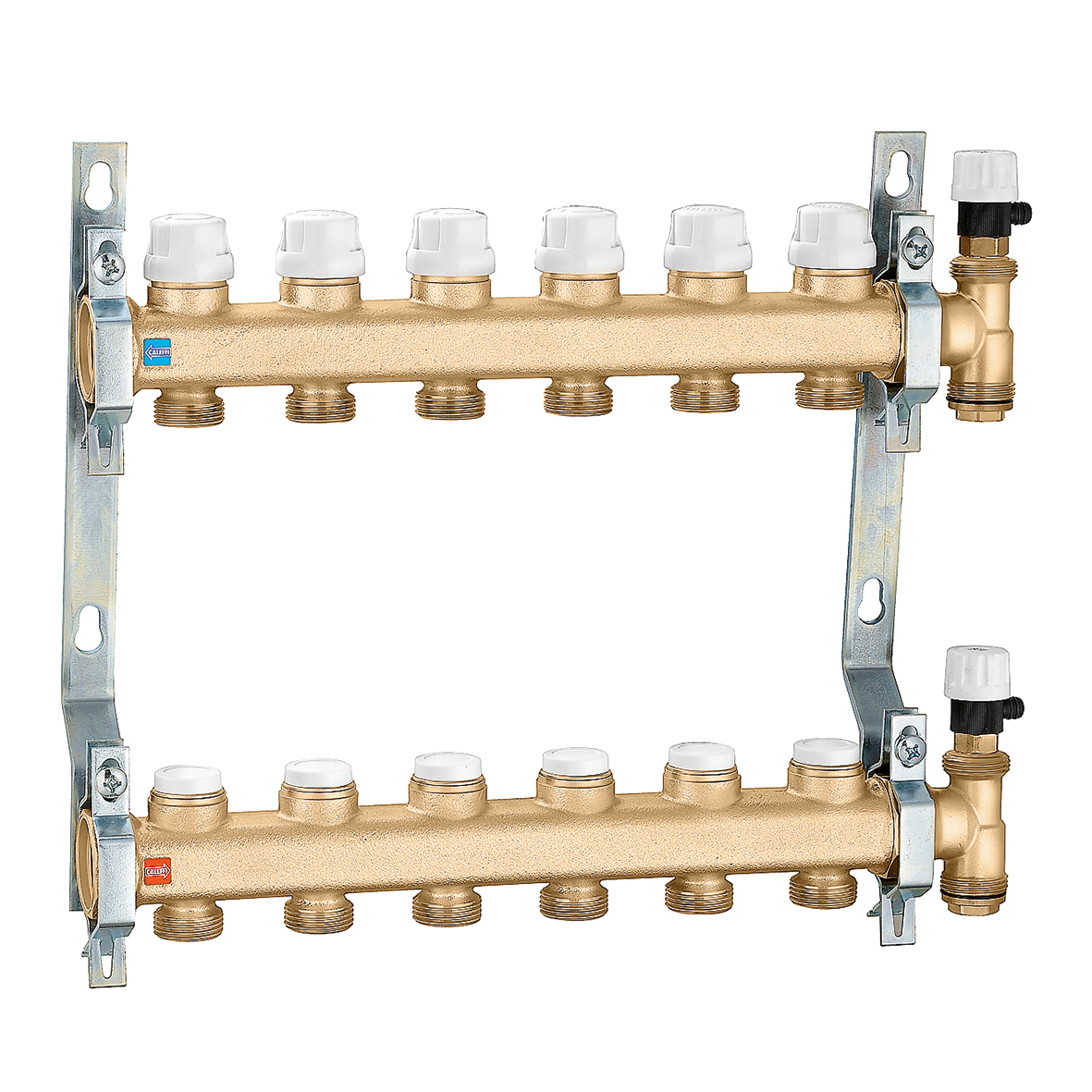

Vormontierter Verteiler.

Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Vormontierter Verteiler.
Hohe Auflösung herunterladen

Produktbeschreibung

Vormontierter Verteiler.
Bestehend aus:
- Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen;
- Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge;
- Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen
- Halterung aus Edelstahl für Serie 659 und 661

Technische Daten

Hilfsmikroschalter: NO
Batterie enthalten: NO
Elektrische Bauteile: Nein
Isolierung: Nein
Mittenabstand Abgang: 50 mm
Mittlerer Temperaturbereich: 5–100 °C
Maximaler Betriebsdruck: 10 bar

Zeichnungen und Spezifikationen

Artikelnummer Verbindung Ausgangsanschluss Actions
6626B5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
2 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626B5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 2 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
a9101eca-6ab9-4f4a-83fc-a34a8414e668
6626C5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
3 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626C5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 3 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
b262da1b-883a-4ce4-9e41-228e55266c4a
6626D5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
4 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626D5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 4 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
00083033-c637-4702-b5e3-fed20d2893c3
6626E5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
5 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626E5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 5 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
c137eeb4-94a1-40a0-8715-7223a86feedb
6626F5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
6 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626F5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 6 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
c396c95e-fb6b-4390-a35f-3deefa9ccbcb
6626G5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
7 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626G5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 7 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
eee69ae1-c392-48f1-aba4-24c769359397
6626H5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
8 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626H5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 8 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
e6fd5784-12b1-4347-9cda-7d4a4c456adf
6626I5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
9 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626I5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 9 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
ca80c287-c362-469d-a4be-5478dc97e709
6626L5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
10 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626L5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 10 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
da63161b-f136-4086-8016-47ee846e9d27
6626M5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
11 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626M5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 11 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
2e8059f6-07a1-413c-8ee8-83e172dca424
6626N5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
12 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626N5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 12 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
494cde4a-49bb-4107-aa9e-267889d706f8
6626O5 G 1" (ISO 228-1) IG
G 3/4" A (ISO 228-1) AG
13 Abgänge
3D-Modelle
Ausschreibungstext
CALEFFI, 6626O5. Vormontierter Verteiler. Bestehend aus: - Rücklaufverteiler mit für den elektrothermischen Stellantrieb vorgerüsteten Absperrventilen; - Vorlaufverteiler mit voreinstellbaren Rücklaufverschraubungen für Durchflussmenge; - Endkappen mit Doppelradialanschluss, manueller Entlüftung und Stopfen - Halterung aus Edelstahl für Serie 659 und 661 Verbindung: G 1" (ISO 228-1) IG. Ausgangsanschluss: G 3/4" A (ISO 228-1) AG, 13 Abgänge, Anschluss für Caleffi-Armaturen. Maximaler Betriebsdruck: 10 bar. Mittlerer Temperaturbereich: 5–100 °C. Mittenabstand Abgang: 50 mm.
SCIP code
28e30256-e4bb-401a-a631-7566b2333311
