Séries 226

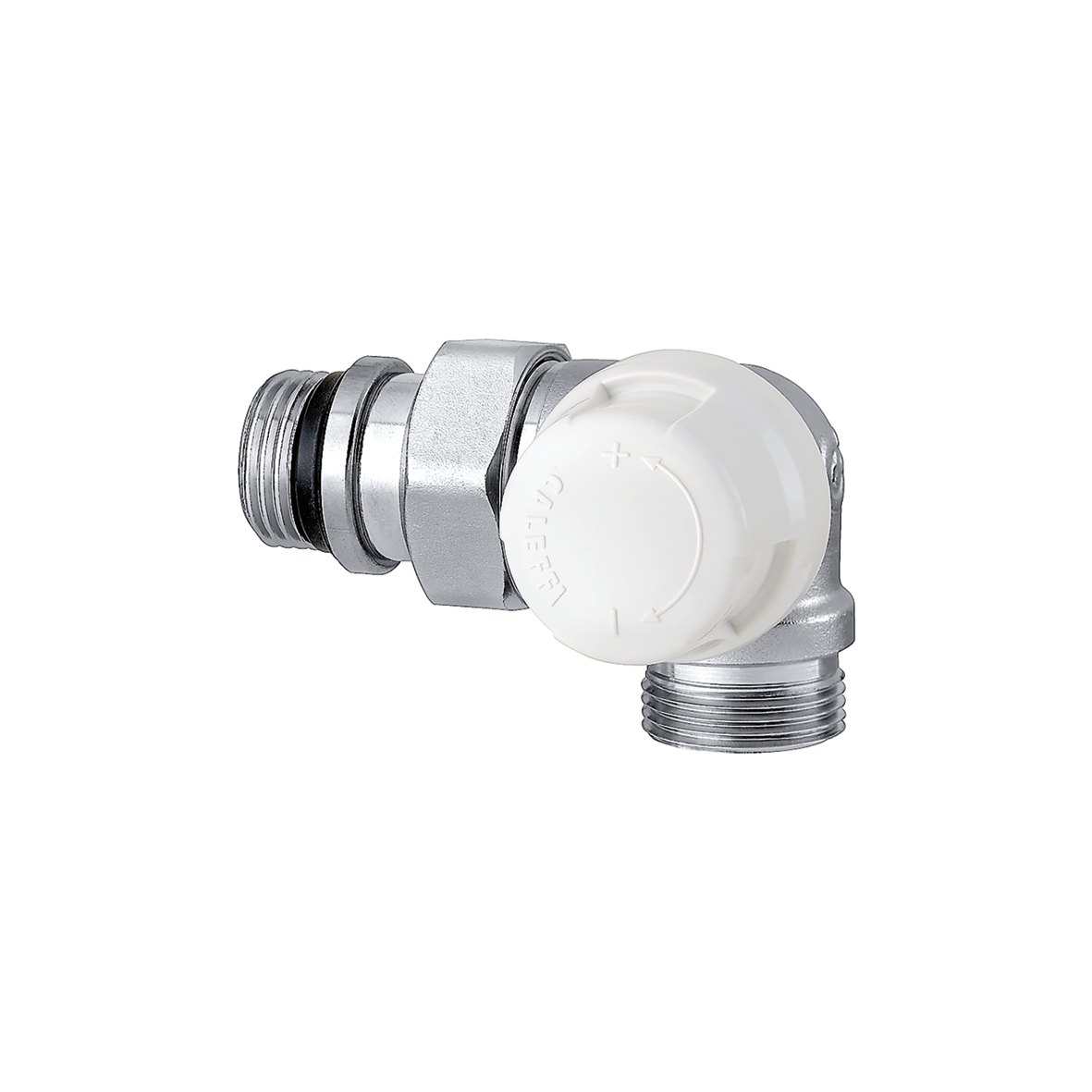

Vanne de radiateur thermostatique. Pour tête thermostatique ou électrothermique. Version droite.

Aller à
Télécharger en haute résolution

Produit : Description

Vanne de radiateur thermostatique. Pour tête thermostatique ou électrothermique. Version droite.
Pour tubes cuivre et plastique (simple et multicouche).

Données techniques

Pression maximum d'exercice: 10 bar
Plage de température du fluide: 5–100 °C
Finition: chromée
Matériel: laiton

Note

L'homologation EN 215 est valable pour l'ensemble: tête thermostatique séries 200, 201 et 204 avec un robinet séries 220, 221, 222, 223, 224, 225, 226 et 227.

Certifications

E028

Dessins et spécifications

Code article Raccord tuyauterie Raccord radiateur Kvs
Modèles 3D
Texte de présentation
Vanne de radiateur thermostatique. Pour tête thermostatique ou électrothermique. Version droite. Pour tubes cuivre et plastique (simple et multicouche). raccord tuyauterie : 23 p. 1,5, entrée, raccord. raccord radiateur: G 1/2" A (ISO 228-1) M, sortie. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Finition: chromée. Kvs: 1,40 m³/h. Matériel: laiton.
