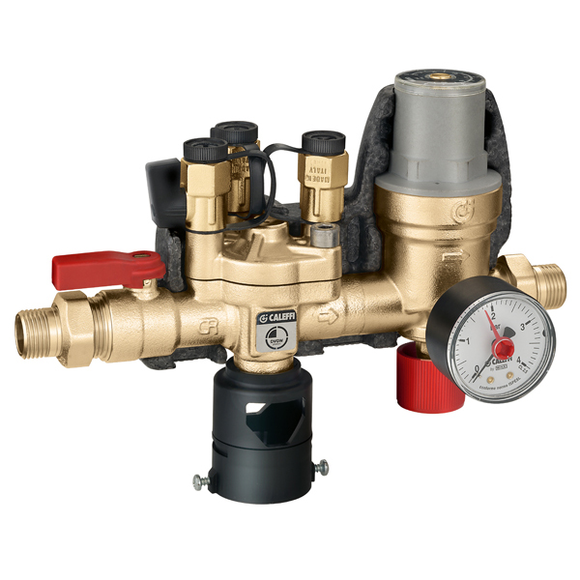

Grupo de enchimento compacto com desconector de tipo BA, filtro em Y e válvulas de interceção.
Descrição do Produto
Grupo de enchimento compacto com desconector de tipo BA, filtro em Y e válvulas de interceção.
Com isolamento.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura do fluido:
2–65 °C
Campo de regulação da pressão:
0,2–4 bar
Certificações
pdf
Desenhos e especificações
| Código artigo | Ligação | ||
|---|---|---|---|
| 574011 | G 1/2" A (ISO 228-1) M |
||
|
Desenhos 2D
dwg
Partilhar este ficheiro
Transferir este ficheiro
dxf
Partilhar este ficheiro
Transferir este ficheiro
Modelos 3D
igs
Partilhar este ficheiro
Transferir este ficheiro
stp
Partilhar este ficheiro
Transferir este ficheiro
Texto de proposta
Grupo de enchimento compacto com desconector de tipo BA, filtro em Y e válvulas de interceção. Com isolamento.
Ligação: G 1/2" A (ISO 228-1) M. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: 2–65 °C. Campo de regulação da pressão: 0,2–4 bar.
SCIP code
933482af-e31c-4902-9c39-26f105803849
|
|||
bim
Pipe Sizer Caleffi
Esta aplicação permite calcular e dimensionar tubagens e condutas para água ou ar, para sistemas hidráulicos ou de ventilação, respetivamente.
