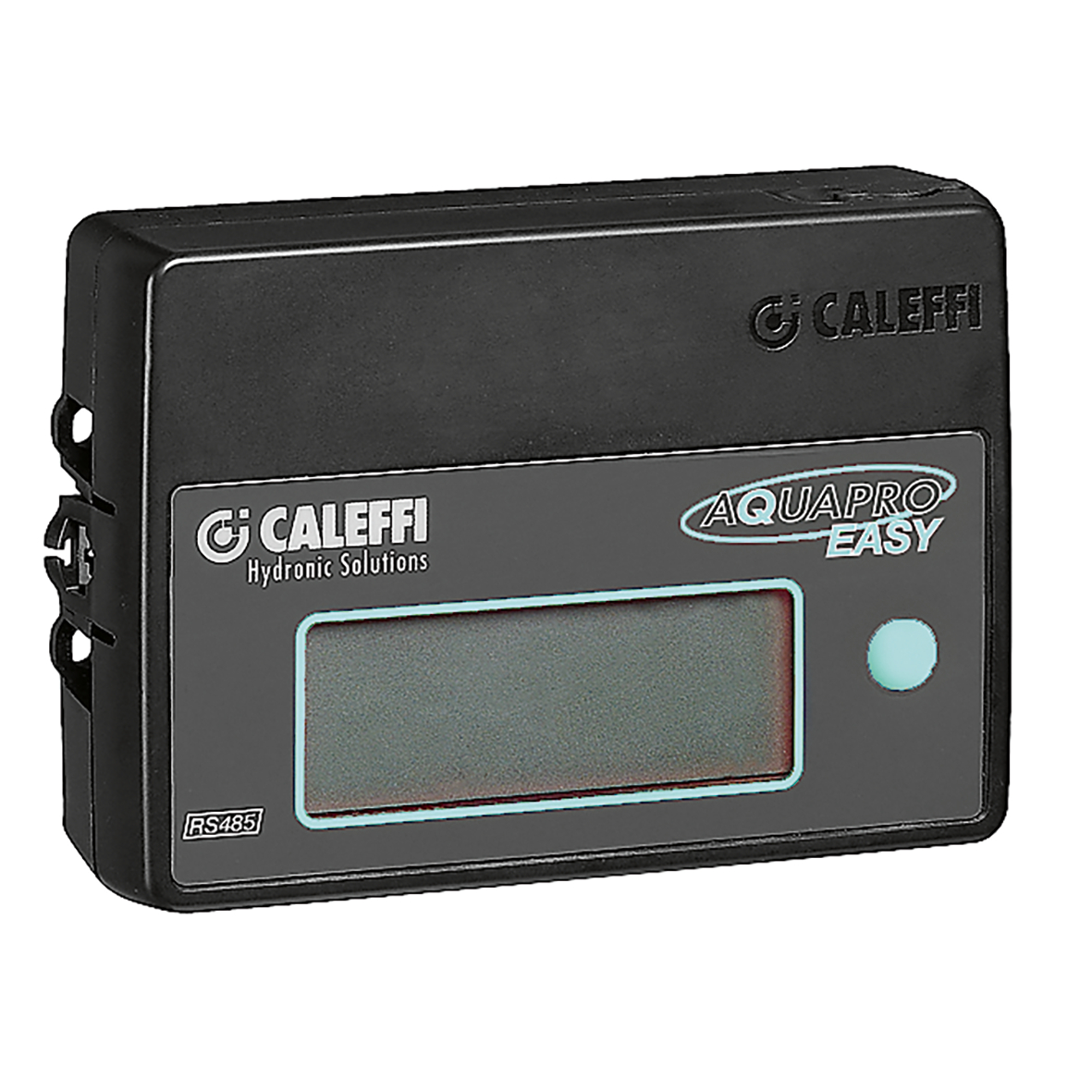

AQUAPRO EASY, Acquisitore multiplo consumi acqua calda e acqua fredda sanitaria.
Descrizione
Acquisitore multiplo consumi acqua calda e acqua fredda sanitaria.
Caratteristiche:
- letture locali tramite display (LCD);
- numero massimo sanitari collegabili 4 (serie 7941-7942-7943-7000);
- archiviazione storico mensile consumi;
- predisposto per trasmissione M-Bus su RS-485.
Sviluppo massimo cavo di collegamento contatore volumetrico/acquisitore 50 m e posizionamento in canalina dedicata, possibilmente usare cavo schermato.
Non sono ammesse stesure di linee di trasmissione affiancate a cavi di potenza.
Gli acquisitori serie 7509 AQUAPRO EASY necessitano di alimentazione centralizzata a 24 V (AC).
Dati tecnici
Certificazioni
pdf
Disegni e specifiche
| Codice | Utilizzo | ||
|---|---|---|---|
| 750947 600 | 750811, 755825, 755881, 755810, 755826 | ||
|
Modelli 3D
Capitolato
Acquisitore multiplo consumi acqua calda e acqua fredda sanitaria. Caratteristiche:
- letture locali tramite display (LCD);
- numero massimo sanitari collegabili 4 (serie 7941-7942-7943-7000);
- archiviazione storico mensile consumi;
- predisposto per trasmissione M-Bus su RS-485.
Sviluppo massimo cavo di collegamento contatore volumetrico/acquisitore 50 m e posizionamento in canalina dedicata, possibilmente usare cavo schermato.
Non sono ammesse stesure di linee di trasmissione affiancate a cavi di potenza.
Gli acquisitori serie 7509 AQUAPRO EASY necessitano di alimentazione centralizzata a 24 V (AC). Campo di temperatura ambiente di lavoro: 5–45 °C. Alimentazione: 24 V (AC). Assorbimento a regime: 1 W. Profondità: 42 mm. Altezza: 68 mm. Larghezza: 132 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
46723c83-d061-4e11-bd76-5bfdafd6e114
|
|||
