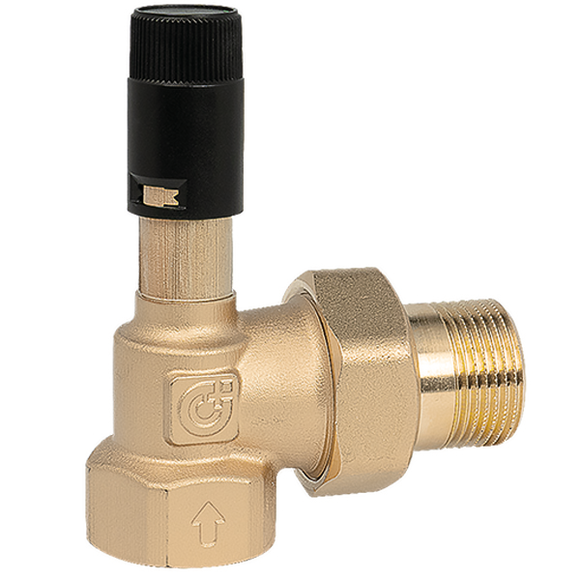

Válvula de by-pass diferencial regulable con escala graduada.
Descripción del producto
Válvula de by-pass diferencial regulable con escala graduada.
Datos técnicos
Presión máxima de trabajo:
10 bar
Rango de temperatura del fluido:
0–100 °C
Porcentaje máximo de glicol:
30 %
Fluido de utilización:
agua, soluciones de glicol
pdf
Planos y especificaciones
| Código de artículo | Conexión | Tamaño | Rango de ajuste |
|---|---|---|---|
| 518500 | G 3/4" (ISO 228-1) F |
1–6 m c.a. | $$ data missing $$ |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Válvula de by-pass diferencial regulable con escala graduada.
Conexión: G 3/4" (ISO 228-1) F. Presión máxima de trabajo: 10 bar. Rango de temperatura del fluido: 0–100 °C. Rango de ajuste: 1–6 m c.a.. Porcentaje máximo de glicol: 30 %. Fluido de utilización: agua, soluciones de glicol.
SCIP code
03f61e06-3fac-471c-a353-83a21cdddae6
|
|||
| 518002 | Ø 22 |
1–6 m c.a. | $$ data missing $$ |
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Válvula de by-pass diferencial regulable con escala graduada.
tamaño: Ø 22. Presión máxima de trabajo: 10 bar. Rango de temperatura del fluido: 0–100 °C. Rango de ajuste: 1–6 m c.a.. Porcentaje máximo de glicol: 30 %. Fluido de utilización: agua, soluciones de glicol.
SCIP code
4405c52a-edc1-4a34-ab95-a371ee95b790
|
|||
bim
