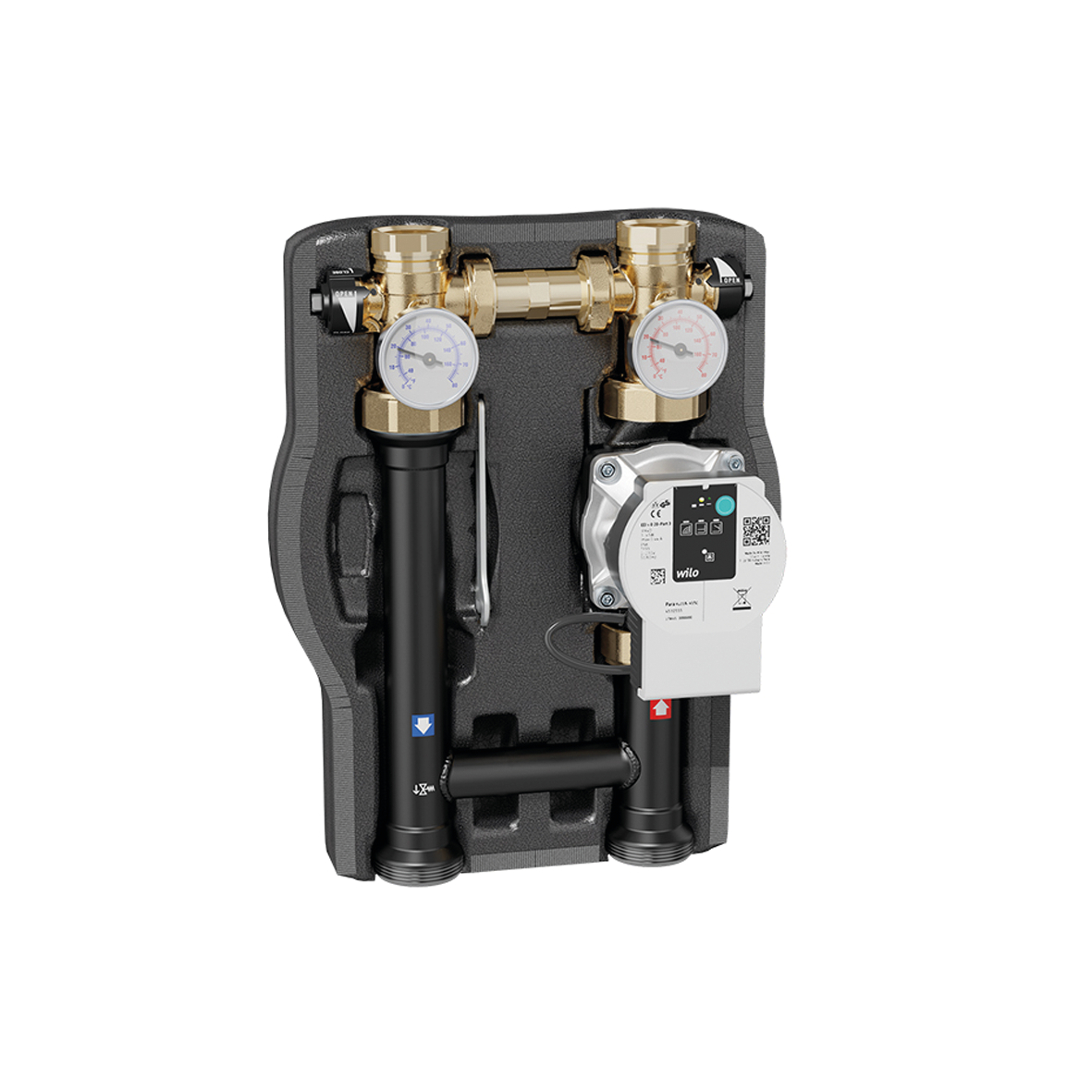

Μοναδα παροχησ για τασυστηματα θερμανσησ - ψυξησ.
Περιγραφή προϊόντος
Μοναδα παροχησ για τασυστηματα θερμανσησ - ψυξησ.
Ανοδική ροή - Ροή στη δεξιά πλευρά. Ροή προς τα κάτω - Ροή από την αριστερή πλευρά.
Με μόνωση.
Τεχνικά στοιχεία
Μέγιστη πίεση λειτουργίας:
10 bar
Εύρος θερμοκρασίας μέσου:
5–100 °C
Ηλεκτρική παροχή:
230 V (AC)
Απόσταση κέντρων εξόδου:
125 mm
DN:
DN 25 (σώμα)
Note
Μπορεί να συνδυαστεί με συλλέκτες διαχωρισμού/διανομής SEPCOLL σειράς 559 και συλλέκτες σειράς 550.
Πιστοποιήσεις
pdf
Σχέδια και προδιαγραφές
| Αριθμός εξαρτήματος | πλαϊνή σύνδεση με τον λέβητα | πλαϊνή σύνδεση με το σύστημα | Παροχή με διαθέσιμο μανομετρικό 4 m.c.a. |
|---|---|---|---|
| 165651UPM | G 1 1/2" A (ISO 228-1) M |
G 1 1/2" A (ISO 228-1) M |
3,4 m³/h |
|
Τύπος αντλίας
UPML 25-105
|
|||
|
Σχέδια 2D
dwg
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
dxf
Κοινή χρήση αυτού του αρχείου
Λήψη αυτού του αρχείου
Μοντέλα 3D
Κείμενο προσφοράς
Μοναδα παροχησ για τασυστηματα θερμανσησ - ψυξησ.
Με μόνωση.
Ανοδική ροή - Ροή στη δεξιά πλευρά. Ροή προς τα κάτω - Ροή από την αριστερή πλευρά. πλαϊνή σύνδεση με τον λέβητα: G 1 1/2" A (ISO 228-1) M. πλαϊνή σύνδεση με το σύστημα: G 1 1/2" A (ISO 228-1) M. Μέγιστη πίεση λειτουργίας: 10 bar. Εύρος θερμοκρασίας μέσου: 5–100 °C. Ηλεκτρική παροχή: 230 V (AC). Απόσταση κέντρων εξόδου: 125 mm. Παροχή με διαθέσιμο μανομετρικό 4 m.c.a.: 3,4 m³/h. DN: DN 25 (σώμα). Τύπος αντλίας: UPML 25-105.
SCIP code
38e5e3bd-1abe-4d2d-9d6f-5d0842550a96
|
|||
