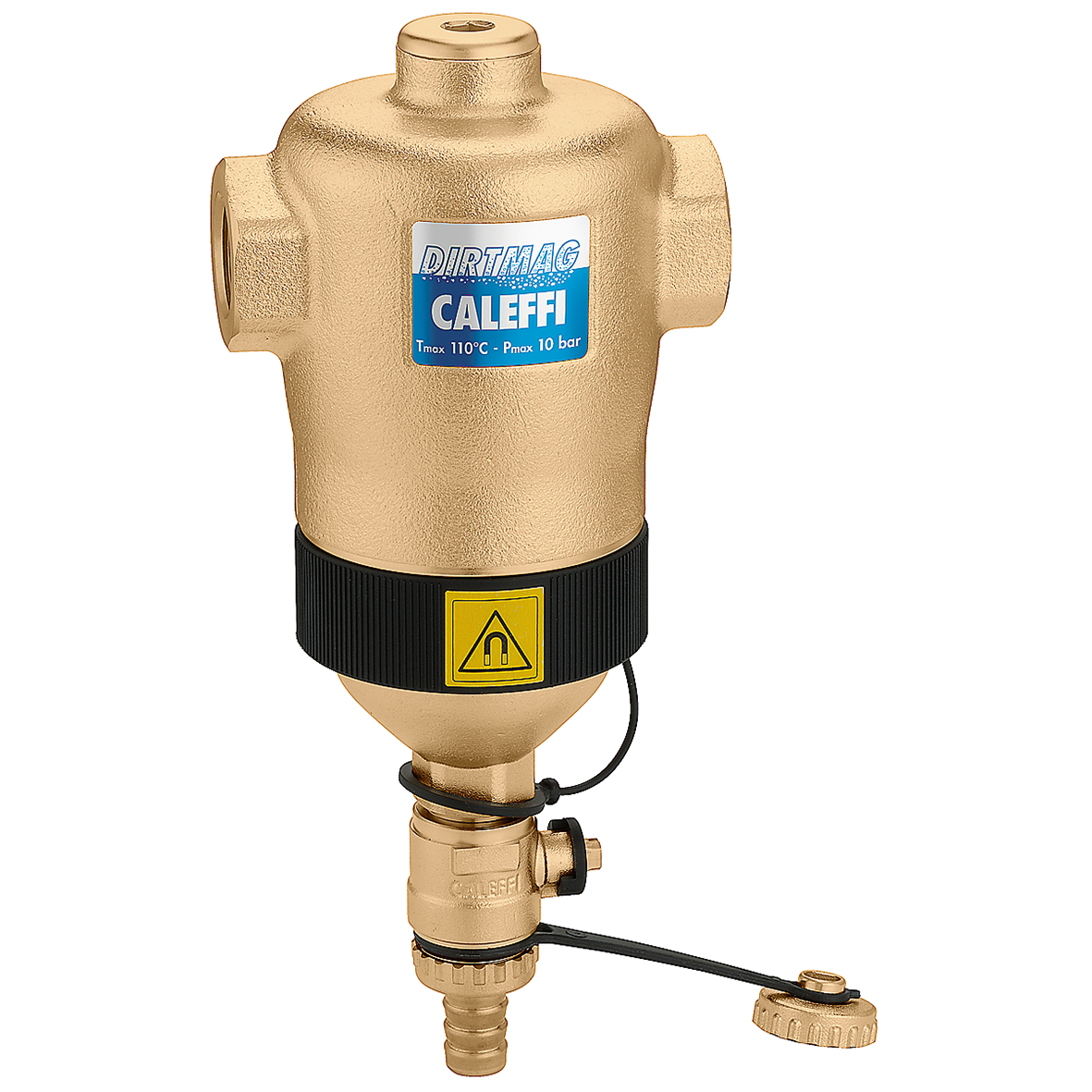

DIRTMAG, Шламоотделитель с магнитом.
Описание продукта
Шламоотделитель с магнитом.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции.
Технические данные
Максимальное рабочее давление:
10 bar
Диапазон температуры текучей среды:
0–110 °C
Материал:
латунь
Сертификации
pdf
Чертежи и спецификации
| Код изделия | Подсоединение | ||
|---|---|---|---|
| 546305 | G 3/4" (ISO 228-1) F |
||
|
3D-модели
Текст тендера
Шламоотделитель с магнитом. С изоляцией.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции. Подсоединение: G 3/4" (ISO 228-1) F. Максимальное рабочее давление: 10 bar. Диапазон температуры текучей среды: 0–110 °C. Материал: латунь.
SCIP code
4e36a2c6-6635-42ef-869f-56b050fac389
|
|||
| 546306 | G 1" (ISO 228-1) F |
||
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Шламоотделитель с магнитом. С изоляцией.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции. Подсоединение: G 1" (ISO 228-1) F. Максимальное рабочее давление: 10 bar. Диапазон температуры текучей среды: 0–110 °C. Материал: латунь.
SCIP code
54cf36a8-afe9-4909-a539-0cdc80bb850a
|
|||
| 546307 | G 1 1/4" (ISO 228-1) F |
||
|
3D-модели
stp
Поделиться этим файлом
Скачать этот файл
Текст тендера
Шламоотделитель с магнитом. С изоляцией.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции. Подсоединение: G 1 1/4" (ISO 228-1) F. Максимальное рабочее давление: 10 bar. Диапазон температуры текучей среды: 0–110 °C. Материал: латунь.
SCIP code
f898c6db-0151-409c-a2bd-2b5b961353ca
|
|||
| 546308 | G 1 1/2" (ISO 228-1) F |
||
|
3D-модели
Текст тендера
Шламоотделитель с магнитом. С изоляцией.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции. Подсоединение: G 1 1/2" (ISO 228-1) F. Максимальное рабочее давление: 10 bar. Диапазон температуры текучей среды: 0–110 °C. Материал: латунь.
SCIP code
36e85540-c2c6-4ec5-bcce-177315291409
|
|||
| 546309 | G 2" (ISO 228-1) F |
||
|
3D-модели
Текст тендера
Шламоотделитель с магнитом. С изоляцией.
Cливной кран cо штуцером.
Верхнее подсоединение с заглушкой.
Способность отделения частиц размером до 5 мкм.
без теплоизоляции. Подсоединение: G 2" (ISO 228-1) F. Максимальное рабочее давление: 10 bar. Диапазон температуры текучей среды: 0–110 °C. Материал: латунь.
SCIP code
6ffe8b3b-c98d-475d-9d64-f3f5c04f86bf
|
|||
