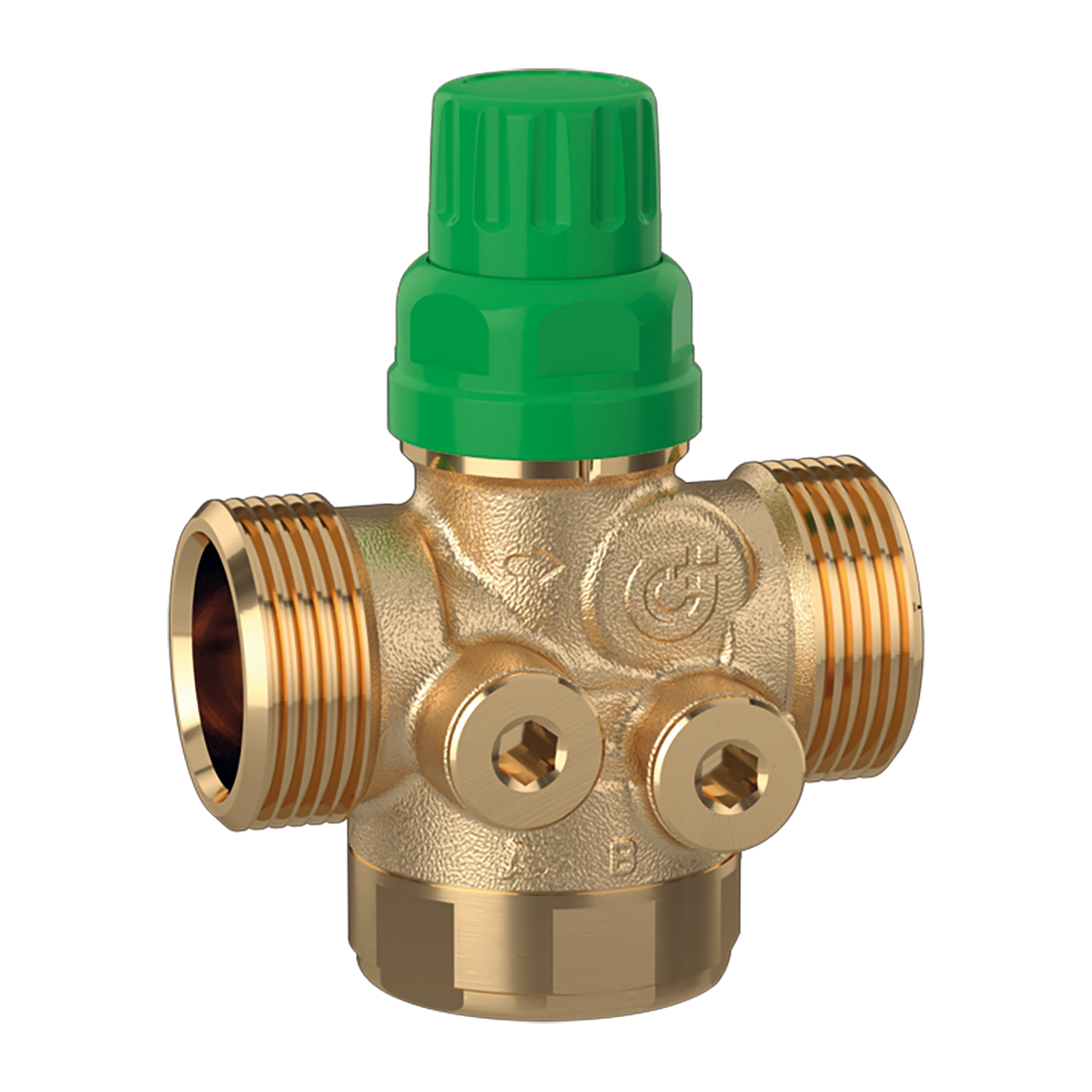

FLOWMATIC, Регулирующий клапан, независимый от давления.
Описание продукта
Регулирующий клапан, независимый от давления.
Регулятор расхода из полимера с мембраной из EPDM.
Технические данные
Максимальное рабочее давление:
16 bar, 25 bar
Диапазон температуры текучей среды:
-20–120 °C
Максимальное процентное содержание гликоля:
50 %
Текучая среда:
вода, растворы с гликолем
Диапазон △р:
25–400 kPa
Материал:
латунь с невымываемым цинком DR
Note
Для совместного использования с приводами арт. 145013 и электротепловыми приводами серии 6565.
pdf
Чертежи и спецификации
| Код изделия | Подсоединение | DN | Диапазон регулировки расхода |
|---|---|---|---|
| 145434 H20 | G 1/2" A (ISO 228-1) M |
DN 15 (корпус) | 0,02–0,20 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1/2" A (ISO 228-1) M. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 15 (корпус). Диапазон регулировки расхода: 0,02–0,20 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
bc628c95-51b1-4bbc-8d47-6368a1531b2d
|
|||
| 145444 H20 | G 3/4" A (ISO 228-1) M |
DN 15 (корпус) | $$ data missing $$ |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 3/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: растворы с гликолем, вода. Диапазон △р: 25–400 kPa. DN: DN 15 (корпус). Материал: латунь с невымываемым цинком DR.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 145444 H40 | G 3/4" A (ISO 228-1) M |
DN 15 (корпус) | 0,08–0,40 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 3/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 15 (корпус). Диапазон регулировки расхода: 0,08–0,40 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
e3dce3b3-ac65-4746-882d-18593d792a8f
|
|||
| 145444 H80 | G 3/4" A (ISO 228-1) M |
DN 15 (корпус) | 0,08–0,80 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 3/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 15 (корпус). Диапазон регулировки расхода: 0,08–0,80 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
35f3494b-97f2-4b20-826c-49695016f893
|
|||
| 145554 H20 | G 1" A (ISO 228-1) M |
DN 20 (корпус) | 0,02–0,20 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 20 (корпус). Диапазон регулировки расхода: 0,02–0,20 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
a9809699-317c-4a23-8d79-03edfe179150
|
|||
| 145554 H40 | G 1" A (ISO 228-1) M |
DN 20 (корпус) | 0,08–0,40 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 20 (корпус). Диапазон регулировки расхода: 0,08–0,40 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
2b1f1317-6dbc-490d-b34b-4ebd59e8e2ab
|
|||
| 145554 H80 | G 1" A (ISO 228-1) M |
DN 20 (корпус) | 0,08–0,80 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 20 (корпус). Диапазон регулировки расхода: 0,08–0,80 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
a2bbf1dc-ec05-46ce-ad76-e3a518d09dfd
|
|||
| 145554 1H2 | G 1" A (ISO 228-1) M |
DN 20 (корпус) | 0,12–1,20 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 20 (корпус). Диапазон регулировки расхода: 0,12–1,20 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
7339b3eb-8621-48ff-9a3d-25b134c4963f
|
|||
| 145664 1H8 | G 1 1/4" A (ISO 228-1) M |
DN 25 (корпус) | 0,18–1,80 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1 1/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 25 (корпус). Диапазон регулировки расхода: 0,18–1,80 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
0dc53f35-cced-4c35-be6b-5529c80bf043
|
|||
| 145664 3H0 | G 1 1/4" A (ISO 228-1) M |
DN 25 (корпус) | 0,30–3,00 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1 1/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 25 (корпус). Диапазон регулировки расхода: 0,30–3,00 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
3d4553b5-278b-410c-b02c-1d1f58405c2f
|
|||
| 145664 3H7 | G 1 1/4" A (ISO 228-1) M |
DN 25 (корпус) | 0,37–3,70 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
igs
Поделиться этим файлом
Скачать этот файл
stp
Поделиться этим файлом
Скачать этот файл
igs
Поделиться этим файлом
Скачать этот файл
stp
Поделиться этим файлом
Скачать этот файл
Текст тендера
Регулирующий клапан, независимый от давления. Регулятор расхода из полимера с мембраной из EPDM. Подсоединение: G 1 1/4" A (ISO 228-1) M. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: -20–120 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Диапазон △р: 25–400 kPa. DN: DN 25 (корпус). Диапазон регулировки расхода: 0,37–3,70 m³/h. Материал: латунь с невымываемым цинком DR.
SCIP code
cfd56a2f-64c1-4005-8a30-7dfacfbfd47f
|
|||
