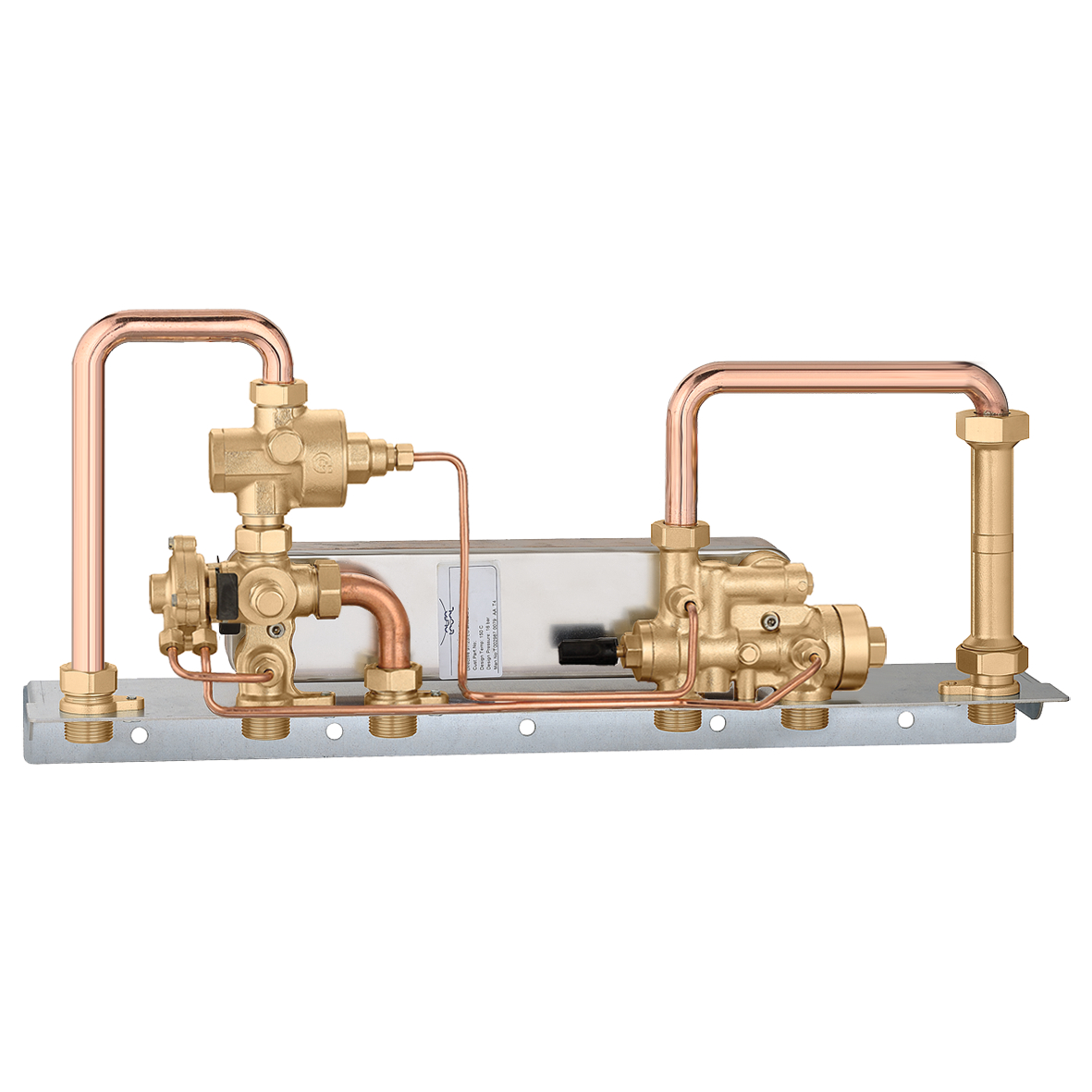

Отопление и производство ГВС. Модулирующий контроллер первичного контура.
Описание продукта
Отопление и производство ГВС. Модулирующий контроллер первичного контура.
Основные компоненты:- дифференциальный перекидной клапан для первичного контура для приоритета ГВС;- модулирующий регулятор производства воды ГВС;- пайкосварной теплообменник;- регулятор дифференциального давления (30 кПа);- крепежный кронштейн.
Проточное производство ГВС.
Технические данные
Максимальное рабочее давление:
10 bar
Глубина:
150 mm, 170 mm
Высота:
260 mm
Ширина:
570 mm
макс.△p:
2 bar
pdf
Чертежи и спецификации
| Код изделия | Номинальная мощность теплообменника | ||
|---|---|---|---|
| SATK15324 ABC | 40 kW | ||
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Отопление и производство ГВС. Модулирующий контроллер первичного контура. Основные компоненты:
- дифференциальный перекидной клапан для первичного контура для приоритета ГВС;
- модулирующий регулятор производства воды ГВС;
- пайкосварной теплообменник;
- регулятор дифференциального давления (30 кПа);
- крепежный кронштейн. Проточное производство ГВС. Максимальное рабочее давление: 10 bar. Номинальная мощность теплообменника: 40 kW. Глубина: 150 mm. Высота: 260 mm. Ширина: 570 mm. макс.△p: 2 bar.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| SATK15325 ABC | 40 kW | ||
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Отопление и производство ГВС. Модулирующий контроллер первичного контура. Основные компоненты:
- дифференциальный перекидной клапан для первичного контура для приоритета ГВС;
- модулирующий регулятор производства воды ГВС;
- пайкосварной теплообменник;
- регулятор дифференциального давления (30 кПа);
- крепежный кронштейн. Проточное производство ГВС. Максимальное рабочее давление: 10 bar. Номинальная мощность теплообменника: 40 kW. Глубина: 170 mm. Высота: 260 mm. Ширина: 570 mm. макс.△p: 2 bar.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
igs
stp
bim
