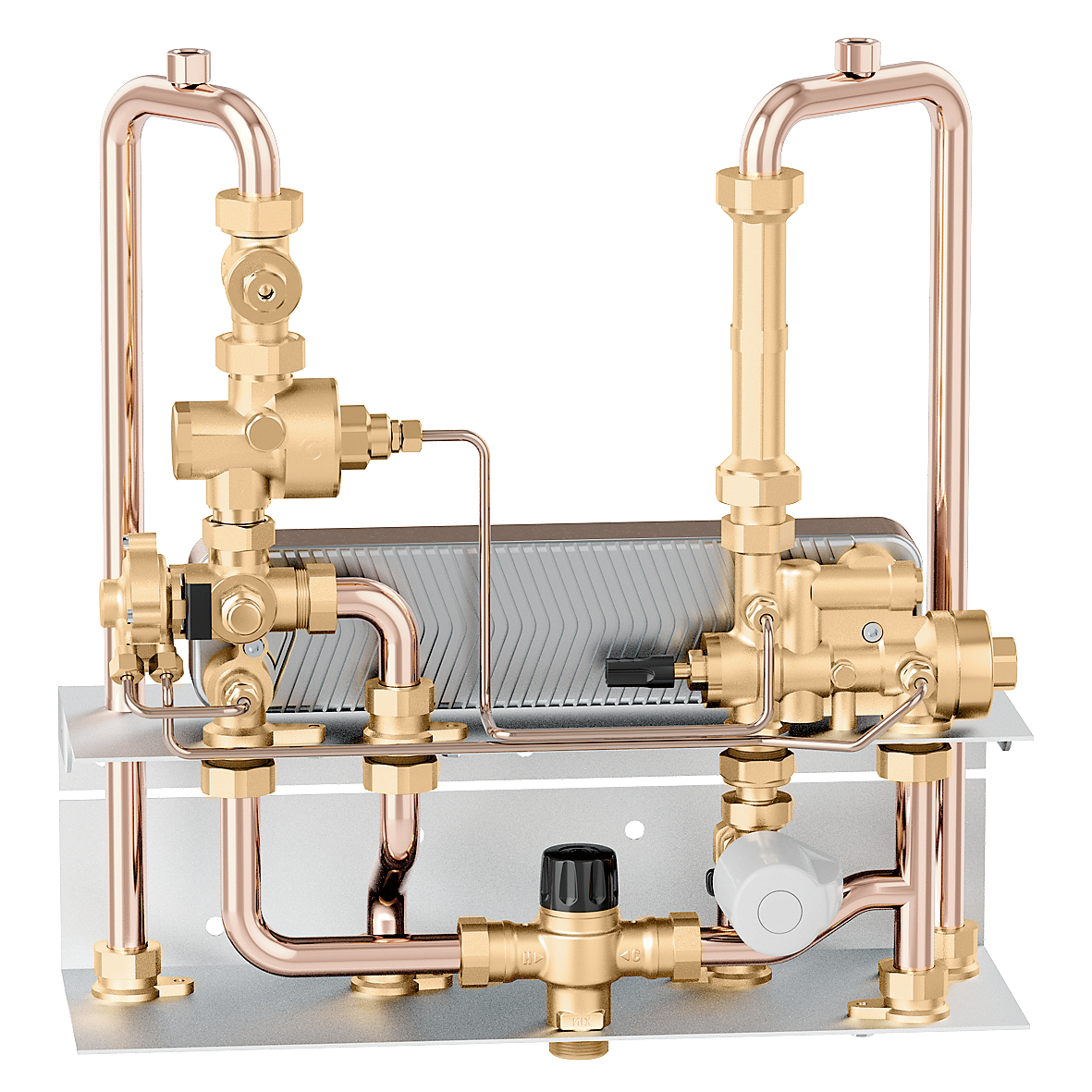

Навесной механический потребительский модуль косвенного нагрева.
Описание продукта
Навесной механический потребительский модуль косвенного нагрева.
Основные компоненты:- дифференциальный перекидной клапан для первичного контура для приоритета ГВС;- модулирующий регулятор производства ГВС;- пайкосварной теплообменник номинальной мощностью 50 кВт;- регулятор перепада давления (30 кПа);- зонный клапан ON/OFF с приводом серии 6562;- термостатический смеситель с функцией защиты от ожогов.
Проточное производство ГВС.
Технические данные
Максимальное рабочее давление:
10 bar
Диапазон рабочей температуры на входе первичного контура:
2–85 °C
Глубина:
200 mm
Высота:
450 mm
Ширина:
420 mm
макс.△p:
2 bar
макс.△p - Примечания:
Первичный контур
Сертификации
pdf
Чертежи и спецификации
| Код изделия | |||
|---|---|---|---|
| SATK16315 | |||
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
CALEFFI, SATK16315.
Навесной механический потребительский модуль косвенного нагрева. Основные компоненты:
- дифференциальный перекидной клапан для первичного контура для приоритета ГВС;
- модулирующий регулятор производства ГВС;
- пайкосварной теплообменник номинальной мощностью 50 кВт;
- регулятор перепада давления (30 кПа);
- зонный клапан ON/OFF с приводом серии 6562;
- термостатический смеситель с функцией защиты от ожогов. Проточное производство ГВС. Максимальное рабочее давление: 10 bar. Диапазон рабочей температуры на входе первичного контура: 2–85 °C. Глубина: 200 mm. Высота: 450 mm. Ширина: 420 mm. макс.△p: 2 bar (Первичный контур).
SCIP code
38d05835-96e5-463d-9dce-aeec2acf28a0
|
|||
