Серия SATK15

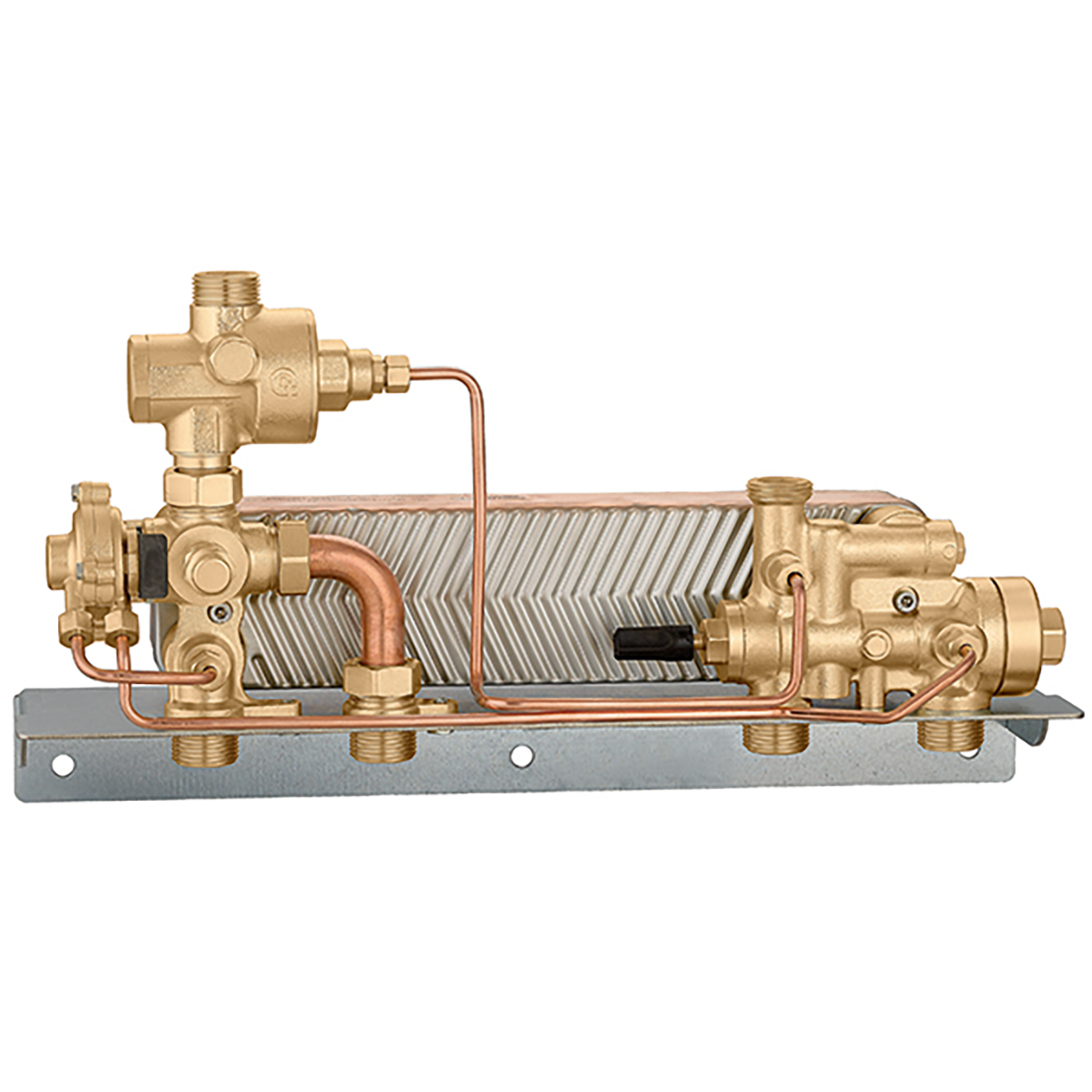

Навесной механический потребительский модуль для высокотемпературных систем.

Перейти к

Скачать в высоком разрешении

Описание продукта

Навесной механический потребительский модуль для высокотемпературных систем.
Включает в себя:
- регулятор дифференциального давления с фиксированной настройкой;
- перекидной клапан с приоритетом ГВС;
- механический пропорциональный регулирующий клапан;
- пластинчатый теплообменник (контур ГВС).

Технические данные

Максимальное рабочее давление: 10 bar

Максимальное проточное производство ГВС: 18 l/min

макс.△p: 2 bar

Сертификации

Скачать

Чертежи и спецификации

Код изделия
SATK15324 DPCV
Чертежи 2D dwg Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15324%20DPCV%20%28dwg%29.dwg dxf Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15324%20DPCV%20%28dxf%29.dxf pdf Скачать этот файл 3D-модели igs Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15324%20DPCV%20%28igs%29.igs stp Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15324%20DPCV%20%28stp%29.stp bim Текст тендера Навесной механический потребительский модуль для высокотемпературных систем. Включает в себя: - регулятор дифференциального давления с фиксированной настройкой; - перекидной клапан с приоритетом ГВС; - механический пропорциональный регулирующий клапан; - пластинчатый теплообменник (контур ГВС). Максимальное рабочее давление: 10 bar. Максимальное проточное производство ГВС: 18 l/min. макс.△p: 2 bar. SCIP code CODICE IN FASE DI ANALISI
SATK15325 DPCV
Чертежи 2D dwg Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15325%20DPCV%20%28dwg%29.dwg dxf Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15325%20DPCV%20%28dxf%29.dxf pdf Скачать этот файл 3D-модели igs Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15325%20DPCV%20%28igs%29.igs stp Поделиться этим файлом Скачать этот файл Поделиться Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/SATK15325%20DPCV%20%28stp%29.stp bim Текст тендера Навесной механический потребительский модуль для высокотемпературных систем. Включает в себя: - регулятор дифференциального давления с фиксированной настройкой; - перекидной клапан с приоритетом ГВС; - механический пропорциональный регулирующий клапан; - пластинчатый теплообменник (контур ГВС). Максимальное рабочее давление: 10 bar. Максимальное проточное производство ГВС: 18 l/min. макс.△p: 2 bar. SCIP code CODICE IN FASE DI ANALISI
