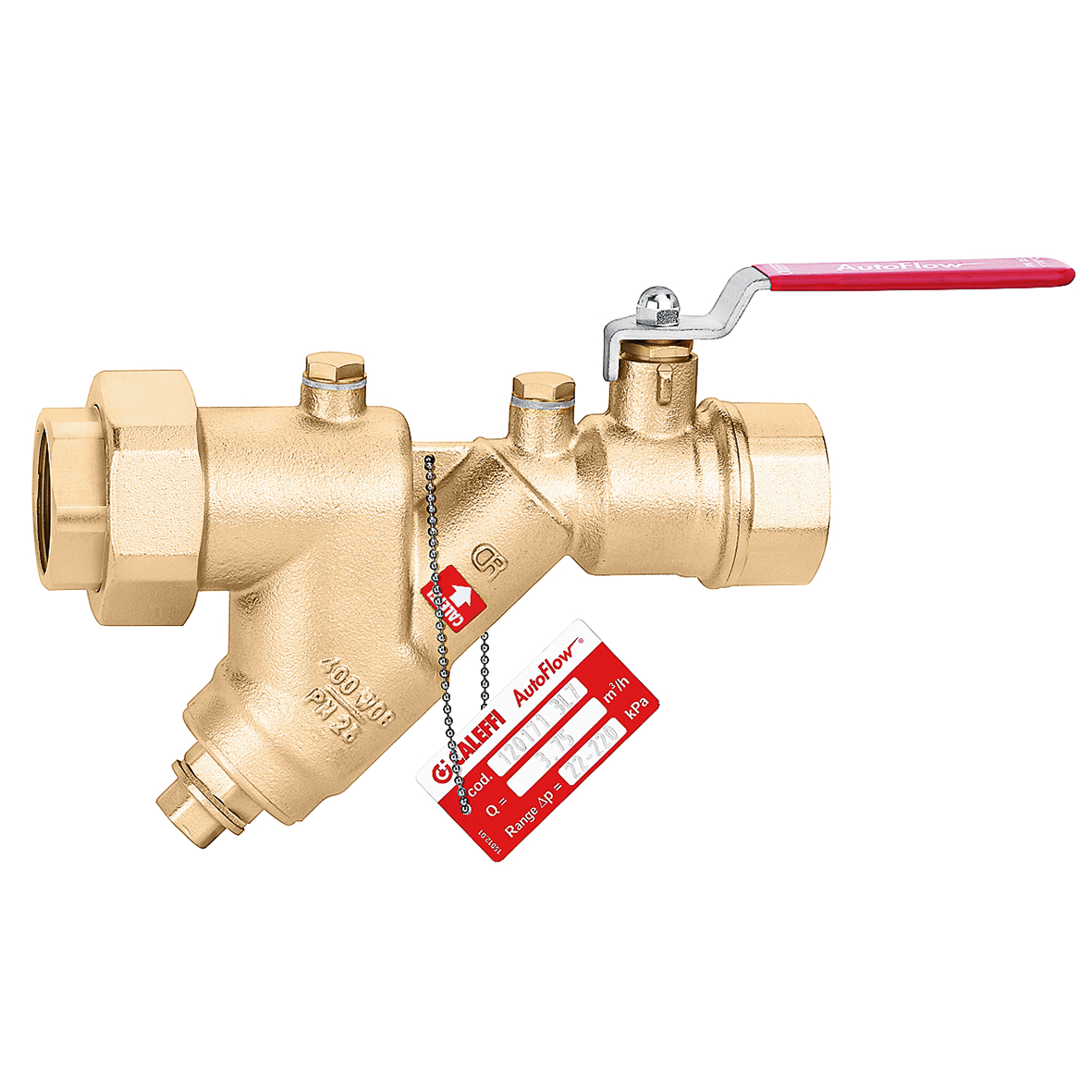

AUTOFLOW, Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали.
Описание продукта
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали.
Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана.
Технические данные
Максимальное рабочее давление:
25 bar
Диапазон температуры текучей среды:
0–110 °C
Максимальное процентное содержание гликоля:
50 %
Текучая среда:
вода, растворы с гликолем
Материал:
латунь с невымываемым цинком DR
pdf
Чертежи и спецификации
| Код изделия | Подсоединение | Примечание | Kv |
|---|---|---|---|
| 120141*** (10–95 kPa) | G 1/2" (ISO 228-1) F |
0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 | 6,9 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1/2" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 6,9 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120151*** (10–95 kPa) | G 3/4" (ISO 228-1) F |
0,3; 0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 | 7,73 m³/h |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 3/4" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 7,73 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120161*** (10–95 kPa) | G 1" (ISO 228-1) F |
0,7; 0,8; 0,9; 1,0 | 17,04 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 17,04 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120171*** (10–95 kPa) | G 1 1/4" (ISO 228-1) F |
0,7; 0,8; 0,9; 1,0 | $$ data missing $$ |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/4" (ISO 228-1) F.
|
|||
| 120181*** (10–95 kPa) | G 1 1/2" (ISO 228-1) F |
2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 | $$ data missing $$ |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/2" (ISO 228-1) F.
|
|||
| 120191*** (10–95 kPa) | G 2" (ISO 228-1) F |
2,75; 3,0; 3,25; 3,5; 3,75; 4,25; 5,0; 7,0 | $$ data missing $$ |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 2" (ISO 228-1) F.
|
|||
| 120141*** (22–210 kPa) | G 1/2" (ISO 228-1) F |
0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 | 6,9 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1/2" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: растворы с гликолем. Kv: 6,9 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120151*** (22–210 kPa) | G 3/4" (ISO 228-1) F |
0,12; 0,15; 0,2; 0,25; 0,35; 0,4; 0,6; 0,7; 0,8; 0,9; 1,2; 1,4; 1,6; 1,8 | 7,73 m³/h |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 3/4" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 7,73 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120161*** (22–210 kPa) | G 1" (ISO 228-1) F |
1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 | $$ data missing $$ |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1" (ISO 228-1) F.
|
|||
| 120171*** (22–210 kPa) | G 1 1/4" (ISO 228-1) F |
1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25 | 17,74 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/4" (ISO 228-1) F.
|
|||
| 120181*** (22–210 kPa) | G 1 1/2" (ISO 228-1) F |
4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | $$ data missing $$ |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/2" (ISO 228-1) F.
|
|||
| 120191*** (22–210 kPa) | G 2" (ISO 228-1) F |
4,0; 4,5; 5,5; 6,0; 6,5; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0 | 48,89 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 2" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 48,89 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120141*** (40–390 kPa) | G 1/2" (ISO 228-1) F |
0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 | 6,9 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1/2" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: растворы с гликолем. Kv: 6,9 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120151*** (40–390 kPa) | G 3/4" (ISO 228-1) F |
0,25; 0,35; 0,45; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,1; 2,25; 2,5; 2,75 | 7,73 m³/h |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 3/4" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 7,73 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120161*** (40–390 kPa) | G 1" (ISO 228-1) F |
1,6; 1,8; 2,1; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 | 17,04 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: вода, растворы с гликолем. Kv: 17,04 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120171*** (40–390 kPa) | G 1 1/4" (ISO 228-1) F |
1,6; 1,8; 2,1; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0 | 17,74 m³/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/4" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: растворы с гликолем. Kv: 17,74 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120181*** (40–390 kPa) | G 1 1/2" (ISO 228-1) F |
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 | 47,24 m³/h |
|
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 1 1/2" (ISO 228-1) F. Максимальное рабочее давление: 25 bar. Диапазон температуры текучей среды: 0–110 °C. Максимальное процентное содержание гликоля: 50 %. Текучая среда: растворы с гликолем. Kv: 47,24 m³/h. Материал: латунь с невымываемым цинком DR.
|
|||
| 120191*** (40–390 kPa) | G 2" (ISO 228-1) F |
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5 | $$ data missing $$ |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Комбинация автоматического стабилизатора расхода и шарового вентиля. Картридж AUTOFLOW® из нержавеющей стали. Точность ±5 %.
Подготовлен для подсоединения ниппелей для отбора проб давления и сбросного клапана. Подсоединение: G 2" (ISO 228-1) F.
|
|||
