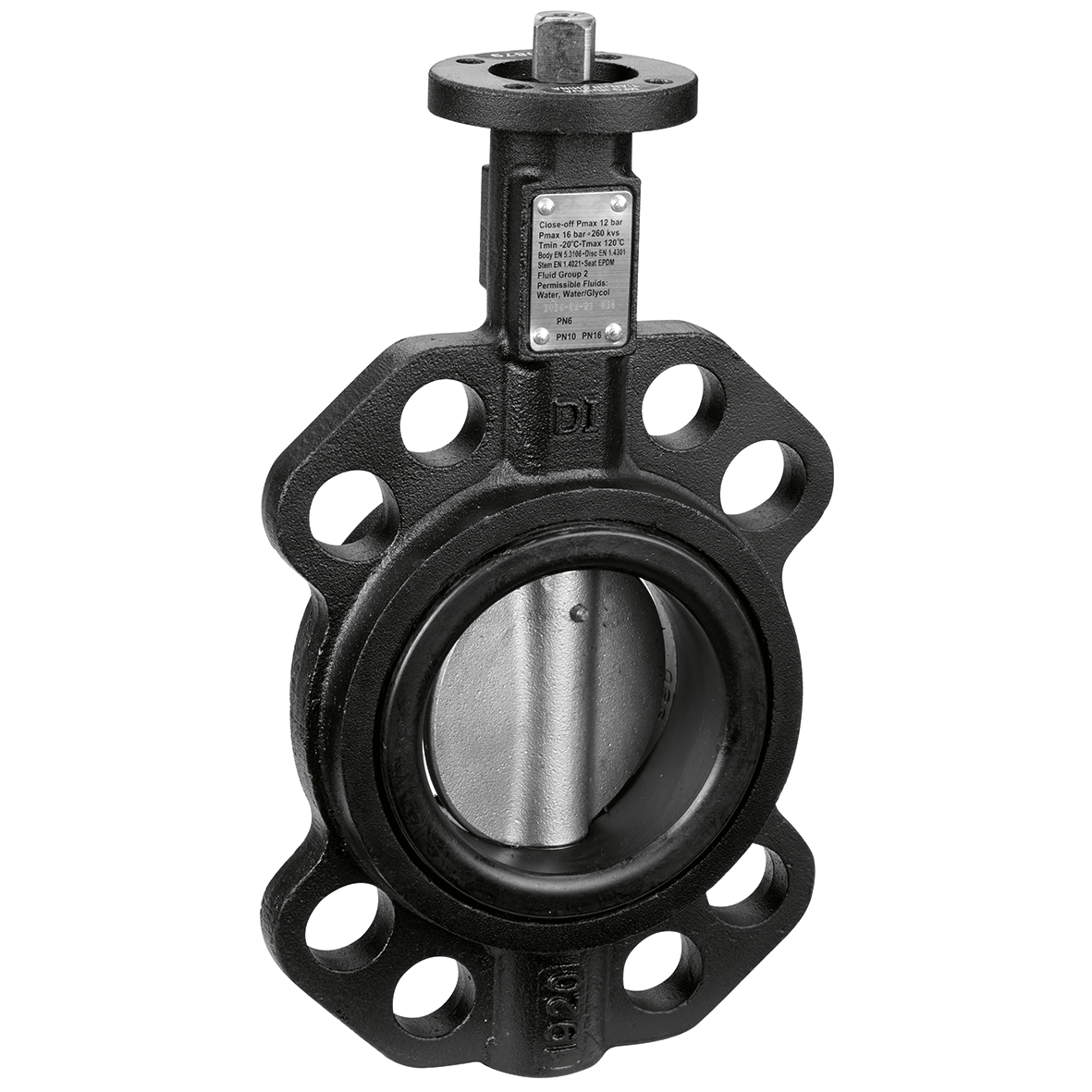

Дисковый поворотный затвор, межфланцевый, типа WAFER.
Описание продукта
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Технические данные
Максимальное рабочее давление:
16 bar
Диапазон температуры текучей среды:
-20–120 °C
Материал:
чугун
pdf
Чертежи и спецификации
| Код изделия | Подсоединение | Kv | |
|---|---|---|---|
| 639041 | DN 40 (EN 1092-1) PN 16 |
65 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 40 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 65 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639051 | DN 50 (EN 1092-1) PN 16 |
100 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 50 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 100 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639061 | DN 65 (EN 1092-1) PN 16 |
170 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 65 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 170 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639081 | DN 80 (EN 1092-1) PN 16 |
260 m³/h | |
|
Чертежи 2D
dxf
Поделиться этим файлом
Скачать этот файл
dwg
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 80 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 260 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639101 | DN 100 (EN 1092-1) PN 16 |
520 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 100 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 520 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639121 | DN 125 (EN 1092-1) PN 16 |
880 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 125 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 880 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 639151 | DN 150 (EN 1092-1) PN 16 |
1400 m³/h | |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Дисковый поворотный затвор, межфланцевый, типа WAFER.
Соединение с контрфланцем PN 6/10/16 - EN 1092-1.
Подсоединение: DN 150 (EN 1092-1) PN 16. Максимальное рабочее давление: 16 bar. Диапазон температуры текучей среды: -20–120 °C. Kv: 1400 m³/h. Материал: чугун.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
