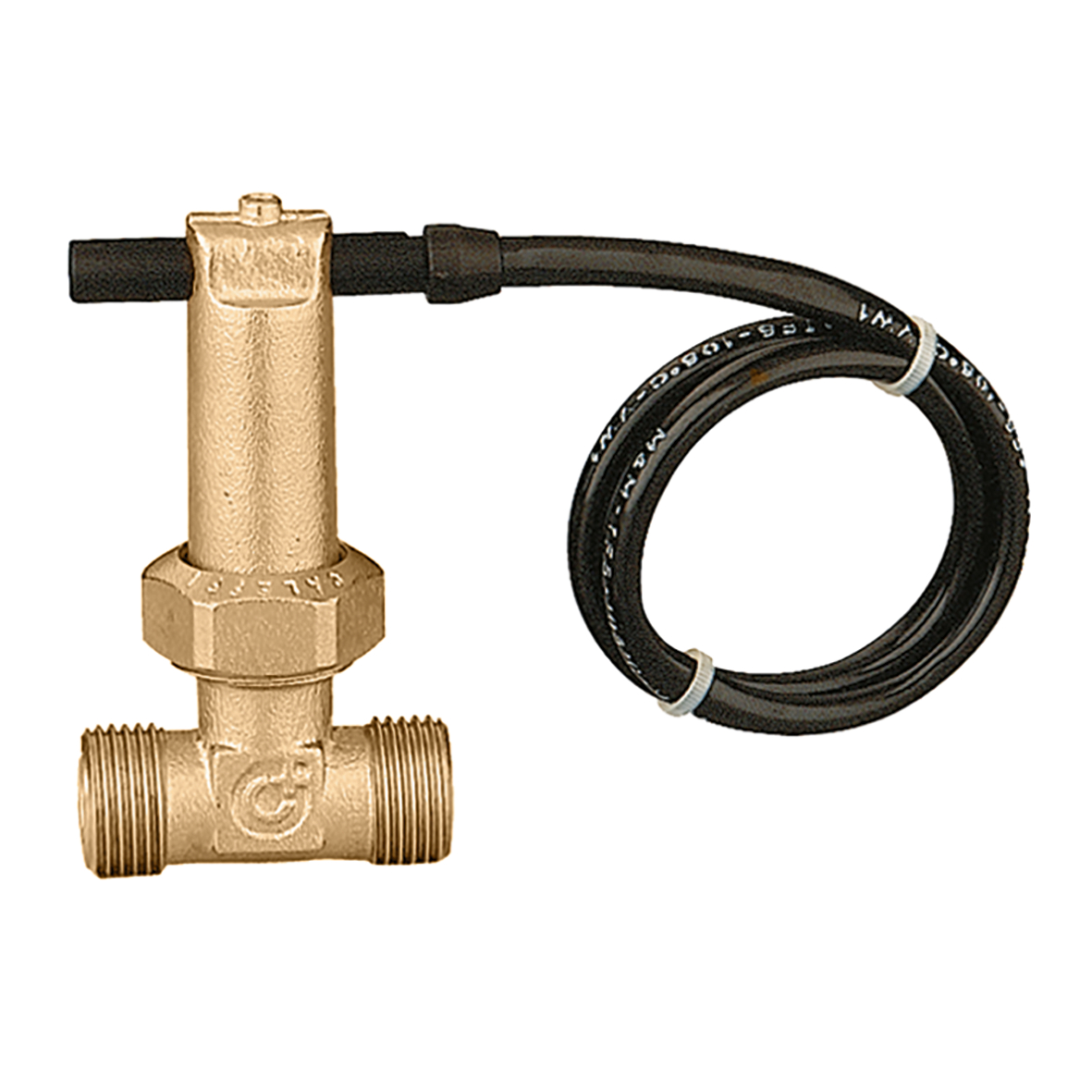

Датчик потока с контактами с магнитным приводом.
Описание продукта
Датчик потока с контактами с магнитным приводом.
Технические данные
Максимальное рабочее давление:
6 bar
Диапазон температуры текучей среды:
-15–100 °C
Электроснабжение:
230 В (перем.ток)
Максимальный ток:
0,02 A
Note
Используйте подходящее реле, в случае потребления выше 0,02 А.
Сертификации
pdf
Чертежи и спецификации
| Код изделия | Подсоединение | Замыкание контакта (увеличивающийся поток) | Размыкание контакта (убывающий поток) |
|---|---|---|---|
| 315400 | G 1/2" A (ISO 228-1) M |
156 l/h | 108 l/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Датчик потока с контактами с магнитным приводом.
Подсоединение: G 1/2" A (ISO 228-1) M. Максимальное рабочее давление: 6 bar. Диапазон температуры текучей среды: -15–100 °C. Электроснабжение: 230 В (перем.ток). Максимальный ток: 0,02 A. Замыкание контакта (увеличивающийся поток): 156 l/h. Размыкание контакта (убывающий поток): 108 l/h.
SCIP code
bb4fe1c4-8348-4c81-8dcb-f62c26264900
|
|||
| 315500 | G 3/4" A (ISO 228-1) M |
456 l/h | 348 l/h |
|
Чертежи 2D
dwg
Поделиться этим файлом
Скачать этот файл
dxf
Поделиться этим файлом
Скачать этот файл
3D-модели
Текст тендера
Датчик потока с контактами с магнитным приводом.
Подсоединение: G 3/4" A (ISO 228-1) M. Максимальное рабочее давление: 6 bar. Диапазон температуры текучей среды: -15–100 °C. Электроснабжение: 230 В (перем.ток). Максимальный ток: 0,02 A. Замыкание контакта (увеличивающийся поток): 456 l/h. Размыкание контакта (убывающий поток): 348 l/h.
SCIP code
92371133-36cb-4b75-91de-4c935bbf4340
|
|||
igs
stp
bim
